該收發器现金网博e百 包含當前所有高速協議。GTH 和 GTY 收發器具備高標準光學互聯所要求的低抖動特性,以及高難度背板操作所需的帶 PCS 的一流自適應均衡功能。
下表詳細列出了每個器件係列支持的收發器:
類型 | 最高性能 1 | 最大收發器 | 峰值帶寬 2 | |
---|---|---|---|---|
Versal ACAP | GTY/GTM | 32.75/58.0 | 44/52 | 6,032Gb/s |
Versal Premium 係列 | GTY/GTM | 32.75/112.0 | 28/70 | 9,040Gb/s |
Virtex™ UltraScale+ | GTY/GTM | 32.75/58.0 | 128/483 | 8,384Gb/s |
Kintex™ UltraScale+ | GTH/GTY | 16.3/32.75 | 44/32 | 3,268Gb/s |
Virtex UltraScale | GTH/GTY | 16.3/30.5 | 60/60 | 5,616Gb/s |
Kintex UltraScale | GTH | 16.3 | 64 | 2,086Gb/s |
Virtex 7 | GTX/GTH/GTZ | 12.5/13.1/28.05 | 56/96/163 | 2,784 Gb/s |
Kintex 7 | GTX | 12.5 | 32 | 800 Gb/s |
Artix™ 7 | GTP | 6.6 | 16 | 211 Gb/s |
Zynq™ UltraScale+ | GTR/GTH/GTY | 6.0/16.3/32.75 | 4/44/28 | 3,268Gb/s |
Zynq 7000 | GTX | 12.5 | 16 | 400Gb/s |
Spartan 6 | GTP | 3.2 | 8 | 51Gb/s |
1: Gb/s
發送與接收結合
3:在多個器件係列中收發器數量最多
自適應均衡領先性意味著 AMD 收發器可為多種最具挑戰性的背板和直連銅纜應用提供穩定可靠的性能。從第一款符合 10GBase-KR 標準的 7 係列 GTH 到 Versal™Premium 係列中即將推出的 112G PAM4 GTM,AMD 已建立高質量均衡的聲譽,112G PAM4 GTM 可實現一款基於 ADC/DSP 的高級均衡器。無論是 10G 的背板,還是 100G 的銅線,AMD 均可提供一款收發器,為其提供支持。
這一光學市場正在從 10Gb/s 接口迅速升級為 100Gb/s、400Gb/s 以及更高速率的接口。AMD 收發器的定位是支持廣泛的光速率和外形。Versal ACAP 采用一對收發器為當今生態係統中各種各樣的光學互連提供支持。GTY/GTYP 支持高達 16.3Gb/s 的 SFP + 和 QSFP + 和高達 32.75Gb/s 的 QSFP28 或 OSFP。GTM 收發器支持這些較低的速率以及高達 58Gb/s 的 QSFP56-DD 和每通道 100Gb/s 接口。均衡的靈活性和自適應性允許同一個收發器既支持遠距離基架互聯,又支持短距離芯片對光學設備互聯,幾乎不需要微調和很大的容限。
Zynq™ UltraScale+™ MPSoC 配備了所有全新 GTR 收發器。AMD 為 ARMv8 處理器配備了一個收發器和各種外設,以支持最常見的串行互聯,從而不僅簡化了設計流程,而且還降低了與實現這些互聯有關的日常開銷。
協議 | 數據速率 (Gb/s) | 配置 |
PCIe 2.0 | 2.5, 5.0 | 1x1, 1x2, 1x4 |
SATA 3.1 | 1.5, 3.0, 6.0 | 2x1 |
DisplayPort 1.2a Source | 1.62, 2.7, 5.4 | 1x1, 1x2 |
USB 3.0 | 5.0 | 2x1 |
SGMII | 1.25 | 4x1 |
AMD 提供廣泛的 串行 IP 協議支持,為設計生產力加速:
協議 | UltraScale™ GTH | UltraScale GTY | UltraScale GTM | Versal GTY(GTYP) | Versal GTM |
PCI Express® | Gen1, 2, 3, 4 | Gen1, 2, 3, 4 | Gen1, 2, 3, 4, (5) | ||
光纖通道 | 4, 8, 16G | 4, 8, 16, 10, 20, 32G | 4, 8, 16, 10, 20, 32G | ||
SATA/SAS | 1.5, 3, 6G | 1.5, 3, 6, 12G | 1.5, 3, 6, 12G (24G SAS) | ||
Aurora | 高達 16.3G | 高達 32.75G | 高達 58.0G | 高達 32.75G | 高達 112G |
協議 | 速率 (Gb/s) | UltraScale GTH | UltraScale GTY | UltraScale GTM | Versal GTY(GTYP) | Versal GTM |
千兆以太網 | 1.25 | QSGMII, 1000BASE-X, SGMII | QSGMII, 1000BASE-X, SGMII | |||
10G Ethernet | 3.125 | XAUI | XAUI | XAUI | ||
6.25 | RXAUI | RXAUI | RXAUI | |||
10.3125 | 10GBase-R/KR/SR/LR/ER | 10GBase-R/KR/SR/LR/ER | 10GBase-R/KR/SR/LR/ER | 10GBase-R/ KR/SR/LR/ER/CR | 10GBase-R/KR/SR/LR/ER | |
40G Ethernet | 10.3125 | 40GBASE-R/ KR4, XLAUI, XLPPI | 40GBASE-R/ KR4, XLAUI, XLPPI | 40GBASE-R/ KR4, XLAUI, XLPPI | 40GBASE-R/ KR4、XLAUI、XLPPI、CR4 | 40GBASE-R/ KR4, XLAUI, XLPPI |
100G Ethernet | 10.3125 | 100GBASE-R/ CR10, CAUI-10, CPPI | 100GBASE-R/ CR10, CAUI-10, CPPI | 100GBASE-R/ CR10, CAUI-10, CPPI | 100GBASE-R/ CR10, CAUI-10, CPPI | 100GBASE-R/ CR10, CAUI-10, CPPI |
25.78 | 100G-CR4/KR4、 CAUI-4 | 100G-CR4/KR4、 CAUI4 | 100G-CR4/KR4、 CAUI4 | 100G-CR4/KR4、 CAUI4 | ||
53.125 | CAUI2 | CAUI-2 | ||||
400G Ethernet | 400GAUI16 | 400GAUI8 | 400GAUI16 | 400GAUI8 | ||
OTU | 0.62 - 32.57 | OTU-2/3/4, OC-12,48,192 | OTU-2/3/4, OC-12,48,192 | OTU-2/3/4, OC-12,48,192 | ||
SONET | 0.62 - 32.57 | OTU-2/3/4, OC-12,48,192 | OTU-2/3/4, OC-12,48,192 | OTU-2/3/4, OC-12,48,192 | ||
Interlaken | - | 高達 16.3G | 高達 25.78G | 高達 53.125 | 高達 25.78G | 高達 53.125 |
CEI Electrical | 4.976 - 6.375 | 6G | 6G | 6G | ||
9.95 - 11.1 | 11G-SR/MR/LR | 11G-SR/MR/LR | 11G-SR/MR/LR | 11G-SR/MR/LR | 11G-SR/MR/LR | |
19.6 - 28.05 | 28G-VSR, 25G-LR | 28G-VSR, 25G-LR | 28G-VSR, 25G-LR | 28G-VSR, 25G-LR | ||
58 | 56G-VSR/LR | 56G-VSR/LR | ||||
PON | BPON, GPON, GEPON, 10GGPON, 10GEPON | BPON, GPON, GEPON, 10GGPON, 10GEPON | BPON, GPON, GEPON, 10GGPON, 10GEPON |
協議 | UltraScale GTH | UltraScale GTY | UltraScale GTM | Versal GTY(GTYP) | Versal GTM |
CPRI | 1.228, 3.072, 6.144, 9.83, 16.3G | 1.228, 3.072, 6.144, 9.83, 16.3G | 1.228, 3.072, 6.144, 9.83, 16.3, 19.7, 20.6G | ||
串行高速 IO | 1.25, 2.5, 3.125, 5, 6.25G | 1.25, 2.5, 3.125, 5, 6.25G | 1.25, 2.5, 3.125, 5, 6.25G | ||
JESD204A/B | 高達 12.5G | 高達 12.5G | |||
JESD204C | 高達 30G |
協議 | UltraScale GTH | UltraScale GTY | Versal GTY(GTYP) |
SDI | SDI, HD-SDI, 3G-SDI | SDI, HD-SDI, 3G-SDI | SDI, HD-SDI, 3G-SDI, 12G-SDI, 24G-SDI |
AMD Versal、 UltraScale 架構收發器係列可在以下方麵為客戶實現增值:
112G PAM4 是业界通向更高带宽的下一步。该演示主要介绍 Xilinx 针对新一代系统提供 112G 的远景。
112G PAM4 是业界通向更高带宽的下一步。该演示主要介绍 Xilinx 针对新一代系统提供 112G 的远景。
在 DesignCon 2019 上,Xilinx 和 TE 展示了一对演示。首先,UltraScale + FPGA 中的 32G Xilinx GTY NRZ SERDES 通过 TE Sliver 连接器运行。 …
在 DesignCon 2019 上,Xilinx 和 TE 展示了一对演示。首先,UltraScale + FPGA 中的 32G Xilinx GTY NRZ SERDES 通过 TE Sliver 连接器运行。 接下来,Virtex UltraScale + GTM PAM4 收发器通过 TE SFP-DD 连接器和直接连接铜缆发送数据。
该视频重点介绍 Xilinx 面向 16nm UltraScale+ FPGA 及 MPSoC 的集成型 100G 以太网解决方案,其可基于 IEEE 802.3bj 规范采用 Reed Solomon 前向纠错 (R…
该视频重点介绍 Xilinx 面向 16nm UltraScale+ FPGA 及 MPSoC 的集成型 100G 以太网解决方案,其可基于 IEEE 802.3bj 规范采用 Reed Solomon 前向纠错 (RS-FEC) 模块增强,从而可使用低成本光学器件以及直接连接铜互联。
通过 Xilinx 58G 驱动 GTM 收发器和 Virtex® UltraScale+™ 集成强化 100G 以太网子系统,在两个通道上演示 100G 以太网。 该视频概述了 GTM 收发器如何使传统硬件支持 5…
通过 Xilinx 58G 驱动 GTM 收发器和 Virtex® UltraScale+™ 集成强化 100G 以太网子系统,在两个通道上演示 100G 以太网。 该视频概述了 GTM 收发器如何使传统硬件支持 58G PAM4。
在这段视频中,我们将向您展示业界首款可编程器件上运行的 56G 收发器PAM4 信令协议,这一前瞻性的技术通过在不增加每比特功耗和成本的前提下,扩展 50G、100G、400G 以及端口密度等方式将驱动下一波的以太网发…
在这段视频中,我们将向您展示业界首款可编程器件上运行的 56G 收发器PAM4 信令协议,这一前瞻性的技术通过在不增加每比特功耗和成本的前提下,扩展 50G、100G、400G 以及端口密度等方式将驱动下一波的以太网发展。

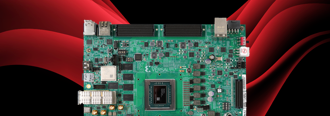

以 19Gb/s ~ 32Gb/s 运行的互连宽度正在迅速扩展。了解 Xilinx UltraScale +™ FPGA 和 MPSoC 如何直接使用这些互连,以及 KCU116 和 VCU118 评估套件如何启动基于…
以 19Gb/s ~ 32Gb/s 运行的互连宽度正在迅速扩展。了解 Xilinx UltraScale +™ FPGA 和 MPSoC 如何直接使用这些互连,以及 KCU116 和 VCU118 评估套件如何启动基于收发器的设计.
Virtex UltraScale+ 58G PAM4 FPGA 能够在最具挑战性的信道上传输和接收数据。在 XDF 硅谷场的现场演示中,通过超过 5 米的 QSFP28 直接连接铜线传输了 58Gb/s 的信息,由 …
Virtex UltraScale+ 58G PAM4 FPGA 能够在最具挑战性的信道上传输和接收数据。在 XDF 硅谷场的现场演示中,通过超过 5 米的 QSFP28 直接连接铜线传输了 58Gb/s 的信息,由 GTM PAM4 收发器接收。经过该加强通道并在收发器最大速率下运行后,在 XDF 上经过几天的现场运行,没有发现前向纠错后的错误。了解有关 Virtex UltraScale+ GTM 收发器如何实现 PAM4 设计的更多信息.
观看 Virtex® UltraScale™ VU095 器件的演示,包含用于28.21G 背板 的 32.75G 短距离 GTY 收发器,实现了下一代 400G 和500G 有线网络系统。
观看 Virtex® UltraScale™ VU095 器件的演示,包含用于28.21G 背板 的 32.75G 短距离 GTY 收发器,实现了下一代 400G 和500G 有线网络系统。
AXI USB 2.0 Device IP 简介
AXI USB 2.0 Device IP 简介
展示7系列GTZ (高达28.05Gb/s)高速串行收发器的性能; 与Luxtera的不重定时光模块进行四路26G对接,实现100G应用.
展示7系列GTZ (高达28.05Gb/s)高速串行收发器的性能; 与Luxtera的不重定时光模块进行四路26G对接,实现100G应用.
系统设计人员利用 FPGA 与各种不同的可插拔光学接口通信,包括传统的千兆以太网模块到最新的 400G 以太网配置等。
系统设计人员利用 FPGA 与各种不同的可插拔光学接口通信,包括传统的千兆以太网模块到最新的 400G 以太网配置等。
本视频演示了 Virtex® UltraScale +™ FPGA, 带有 32.75G 背板使能、功率优化的收发器。该收发器具有同类最佳传输抖动和第三代客户验证的自适应接收均衡技术。
本视频演示了 Virtex® UltraScale +™ FPGA, 带有 32.75G 背板使能、功率优化的收发器。该收发器具有同类最佳传输抖动和第三代客户验证的自适应接收均衡技术。
Xilinx Virtex UltraScale 30G GTY 收发器完全符合最具挑战且最应具备的数据中心以太网标准(100GBASE-CR4 和 100GBASE-KR4 电气标准)。如视频所演示,Xilinx 收…
Xilinx Virtex UltraScale 30G GTY 收发器完全符合最具挑战且最应具备的数据中心以太网标准(100GBASE-CR4 和 100GBASE-KR4 电气标准)。如视频所演示,Xilinx 收发器通过其超乎想象的高速率时钟性能和完全的自适应均衡功能实现了这一目标。
This video explains how to generate an example IO loopback design using the UltraScale/UltraScale+ native mod…
This video explains how to generate an example IO loopback design using the UltraScale/UltraScale+ native mode High Speed SelectIO wizard. Features of the wizard are explained for both a TX and RX type of interface. An example design is created from a single interface that connects a complementary loopback interface. The example design is then simulated in Vivado simulator to show a working design.
Watch a demonstration of the industry’s first single chip solution for 400G applications, featuring the 20 nm…
Watch a demonstration of the industry’s first single chip solution for 400G applications, featuring the 20 nm Virtex UltraScale device interfacing to Sumitomo Electric CFP4 optical modules and 10 km of optical fiber.
了解 SelectIO 架构的详细介绍,包括本地模式或组件模式的使用以及如何使用本地模式或组件模式启动设计等。此外,该视频还将介绍本地模式高速 SelectIO 向导,这是使用本地模式构建 IO 接口的主要工具。
了解 SelectIO 架构的详细介绍,包括本地模式或组件模式的使用以及如何使用本地模式或组件模式启动设计等。此外,该视频还将介绍本地模式高速 SelectIO 向导,这是使用本地模式构建 IO 接口的主要工具。
体验面向网络与云加速所推出的全球带宽最高、计算密度最高的自适应平台。最新的自适应 SoC 提供了功耗优化网络硬核的突破性集成,可实现最高速、最安全的网络 。Versal™ Premium 系列旨在解决高带宽网络在散热条…
体验面向网络与云加速所推出的全球带宽最高、计算密度最高的自适应平台。最新的自适应 SoC 提供了功耗优化网络硬核的突破性集成,可实现最高速、最安全的网络 。Versal™ Premium 系列旨在解决高带宽网络在散热条件和空间受限的环境下运行的挑战,并满足云提供商的计算需求。
如果您想开发面向最先进技术和协议的下一代最快速、最安全的网络,请跟随高级产品线经理 Mike Thompson,了解 Versal 自适应 SoC 器件中的集成功能。 Versal Premium 自适应 SoC 器件…
如果您想开发面向最先进技术和协议的下一代最快速、最安全的网络,请跟随高级产品线经理 Mike Thompson,了解 Versal 自适应 SoC 器件中的集成功能。 Versal Premium 自适应 SoC 器件集成了 112G PAM4 收发器、预构建的以太网和 OTN 连接核心、加密引擎、PCIe Gen5 和大型 FPGA 架构,以最大程度地降低功耗,加速产品上市。
SerDes 系统工程和应用高级总监 Chris Borrelli 介绍了 Versal™ Premium 的特性与优势: Versal™ Premium 是面向网络与云加速的全球带宽最高、计算密度最高的自适应平台。V…
SerDes 系统工程和应用高级总监 Chris Borrelli 介绍了 Versal™ Premium 的特性与优势: Versal™ Premium 是面向网络与云加速的全球带宽最高、计算密度最高的自适应平台。Versal Premium 专为在散热条件和空间受限的环境下运行最高带宽网络而设计,全新系列提供了功耗优化网络硬核的突破性集成。
在 DesignCon 2019 上,Xilinx 和 Luxshare 展示了 112G PAM4,运行于超过 1 米的直接连接铜 OSFP 铜缆。 观看视频,了解这些公司如何合作实现高速连接的未来。
在 DesignCon 2019 上,Xilinx 和 Luxshare 展示了 112G PAM4,运行于超过 1 米的直接连接铜 OSFP 铜缆。 观看视频,了解这些公司如何合作实现高速连接的未来。
在 DesignCon 2019 上,Xilinx 和 Molex 展示了一组演示。 首先,Virtex UltraScale + FPGA 中的 Xilinx GTM 58G PAM4 SERDES 运行于超过 3…
在 DesignCon 2019 上,Xilinx 和 Molex 展示了一组演示。 首先,Virtex UltraScale + FPGA 中的 Xilinx GTM 58G PAM4 SERDES 运行于超过 3 米的 QSFP-DD 直接连接铜缆,由Molex Near-Stack 高速连接解决方案提供支持。 接下来,Xilinx 112G PAM4 测试器件在评估 Molex Impulse Orthogonal 背板上运行,展示了下一代互连技术。
在 DesignCon 2019 上,Xilinx 和 Samtec 现场展示了 112G 有线背板。 该视频通过由下一代 Xilinx 112G PAM4 测试器件和 Samtec NovaRay 承载数据电缆组件…
在 DesignCon 2019 上,Xilinx 和 Samtec 现场展示了 112G 有线背板。 该视频通过由下一代 Xilinx 112G PAM4 测试器件和 Samtec NovaRay 承载数据电缆组件生成、接收和验证的 112G PAM4 信号,显示了真实的背板长度,其传输速率是传统 PCB 互连无法比拟的。
