Zynq UltraScale+ MPSoC ZCU106 評估套件

發布者: AMD

ZCU106 評估套件可幫助設計人員為視頻會議、監控、高級駕駛員輔助係統 (ADAS) 以及流媒體及編碼應用快速啟動設計。

  • 價格: $3,234.00
  • 现金网博e百 編號: EK-U1-ZCU106-G
  • 交付周期: 8 周
  • 器件支持:
    • Zynq UltraScale+ MPSoC
Buy

概述

现金网博e百 描述

ZCU106 評估套件可幫助設計人員為視頻會議、監控、高級駕駛員輔助係統 (ADAS) 以及流媒體及編碼應用快速啟動設計。此套件包含一個 Zynq™ UltraScale+™ MPSoC EV 器件,並支持所有可實現各種應用開發的主要外設及接口。 隨附提供的 ZU7EV 器件配備四核 ARM® Cortex™-A53 應用處理器、雙核 Cortex-R5 實時處理器、Mali™-400 MP2 圖形處理單元、支持 4KP60 的 H.264/H.265 視頻編解碼器和 16nm FinFET+ 可編程邏輯。

主要性能和優勢

  • 經過優化，可采用 Zynq Ultrascale+ MPSoC 快速進行應用原型設計
  • 集成型視頻編解碼器單元支持 H.264/H.265
  • HDMI 視頻輸入輸出
  • PCIe® Endpoint Gen3x4, USB3, DisplayPort & SATA
  • DDR72 SODIMM — 72 位， 與處理器子係統相連
  • DDR4 組件 — 64 位，與可編程邏輯相連
  • 2 個 SFP+ 屏蔽罩
  • 2 個 FPGA Mezzanine Card (FMC) 接口，實現 I/O 擴展

特色 AMD 器件

包含 Zynq UltraScale+ XCZU7EV-2FFVC1156 MPSoC

係統邏輯單元 (K) 504
存儲器 38Mb
DSP slice 1,728
視頻編解碼器單元 (VCU) 1
最大 I/O 引腳數 464
zynq-ultrascale-plus-bk-chip

现金网博e百 信息

規格

開發板特性

包含 Zynq UltraScale+ XCZU7EV-2FFVC1156 MPSoC

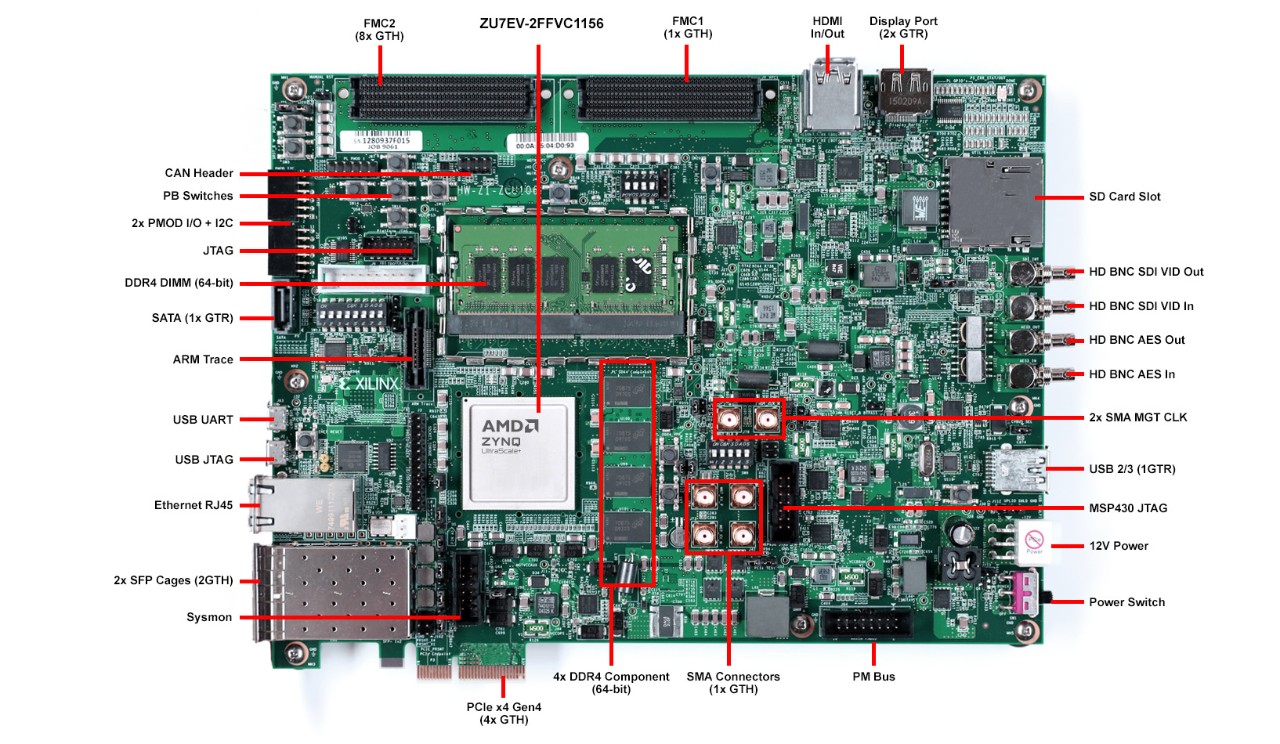

zcu106-callout

配置

  • 板上 JTAG 電路，通過 USB 實現配置
  • 雙路 Quad-SPI 閃存
  • 從 SD 卡啟動

存儲器

  • PS DDR4 72-bit SODIMM
  • PL DDR4 組件
  • Quad-SPI 閃存
  • SD 卡槽

控製 & I/O

  • 6x 方向按鈕
  • DIP 開關
  • 麵向電源、時鍾、SD 卡和 I2C 總線切換的 PMBUS 及係統控製器 MSP430
  • USB2/3

擴展連接器

  • 2 個 FMC-HPC 連接器
  • 2 個 PMOD 插頭

通信與網絡

  • SDI (x1 GTH)
  • AES3 音頻連接器
  • SFP+ cage (2x 2GTH)
  • SMA (x1 GTH)
  • UART 至 USB 的橋接器
  • RJ-45 以太網連接器
  • SATA (1 x GTR)
  • PCIe Gen3 Endpoint (x4 GTH)

顯示

  • HDMI 視頻輸入輸出 (x3 GTH)
  • DisplayPort (2x GTR)

時鍾技術

  • 可編程時鍾
  • 係統時鍾、用戶時鍾, 抖動減弱時鍾

功耗

  • 12V 插牆式適配器或 ATX
內部組件

附件

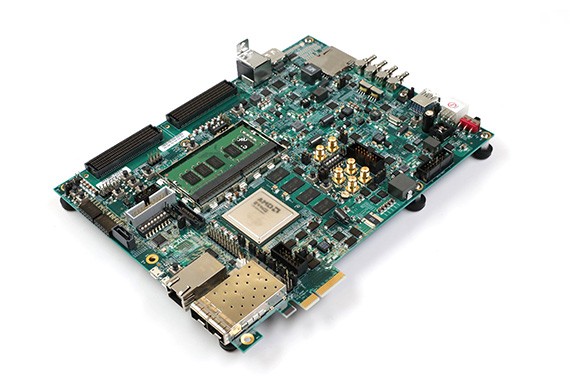

ZCU106 評估板

訪問一整套 Vivado™ Design Suite: Design Edition

XCZU7EV MPSoC FPGA 節點鎖定 & 器件鎖定，包含 1 年更新及3d狮王轮盘游戏下载

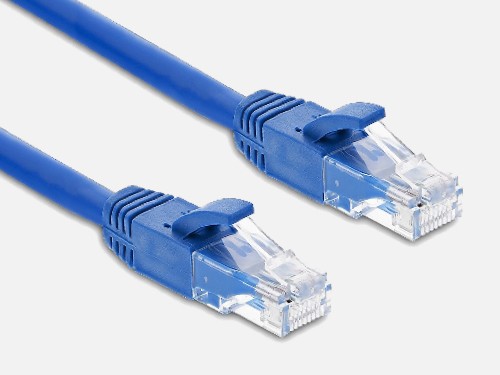

以太網電纜

USB Micro 電纜

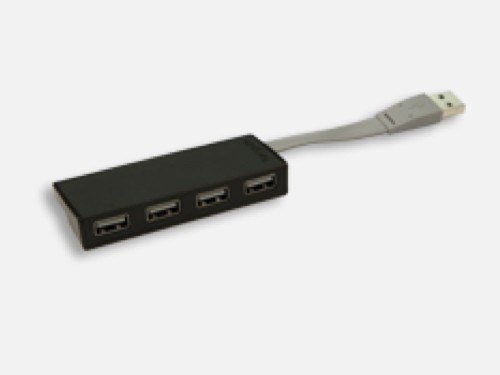

4 端口 USB 3.0 集線器

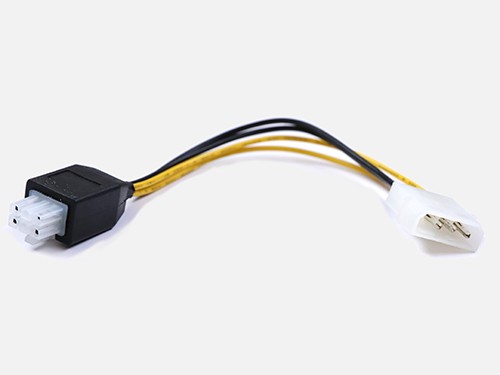

ATX 電源適配器電纜

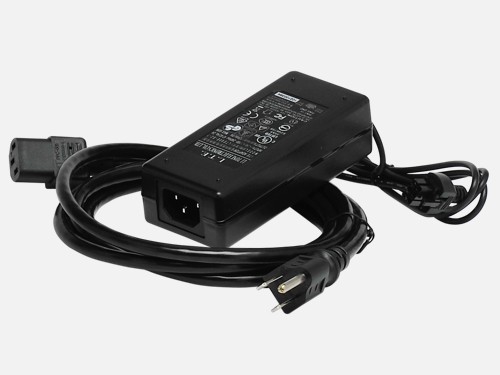

電源電線和適配器

資源

技術文檔

Filter Documentation

步驟 1：開發板修訂

步驟 2 ：工具修訂

步驟 3: 顯示文檔

點擊更新搜索結果表
工具 & IP

設計工具

名稱 說明 許可證類型
Vivado Design Suite Design Edition AMD Vivado™ Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。 XCZU7EV MPSoC FPGA 的鎖定節點及鎖定器件，1 年內可更新
AMD SDK 針對 AMD 平台提供全麵的嵌入式軟件開發及調試工具套件。 免費
PetaLinux 工具 將 Linux 操作係統配置、構建並部署至 AMD 平台。 免費

IP 核

名稱 描述 許可證類型
Memory Interface Generator (MIG) 存儲器接口發生器 (MIG) 是一款用於為 AMD FPGA 生成存儲器控製器和接口的免費軟件工具。 免費 IP

其他工具、IP 和資源

名稱 现金网博e百 類別 項目 描述
開源 軟件工具 TeraTerm 眾多終端仿真器之一，用於實現 PC 與評估套件的串行連接。
功耗優勢工具 軟件工具 功耗優勢工具 - Zynq UltraScale+  MPSoC Power Advantage Tool 是一個演示工具，旨在展示Zynq UltraScale + MPSoC 器件的電源特性。
