概述
现金网博e百 描述
VPK180 評估套件搭載Versal Premium係列 VP1802 自適應 SoC，使用 112G PAM4 收發器和多個行業標準連接器提供超過 4Tb/s 的總帶寬。
該套件提供廣泛的連接選項、開發工具和示例設計，可為多個市場最苛刻計算及網絡係統的原型設計加速。
有線通信
- 數據中心互連
- 地鐵／核心交通
- 安全電器設備
數據中心
- 推薦係統
- 搜索引擎
- 視頻分析
測試和測量
- 網絡測試
- PCIe® 協議分析器
- RF/微波儀器
航空航天和軍用现金网博e百
- 航空電子
- 數字自適應雷達
- 安全通信
主要功能與優勢
Versal Premium 係列功能
- 配備 Versal Premium VP1802 自適應 SoC
- 112G PAM4 收發器以及功耗優化的硬化內核支持多太位連接
廣泛的連接選項，可實現快速的應用開發
- 提供 SFP-DD、QSFP-DD、OSFP 光連接器以及 IEEE Std 1588 (eCPRI) 支持
- 帶有 8 個 GTYP 和 68 個用戶定義信號的 FMC+ 連接器
協同優化的工具和調試方法
- Vivado™ Design Suite、Vitis™ 統一軟件平台
- 附帶預先構建的啟動映像

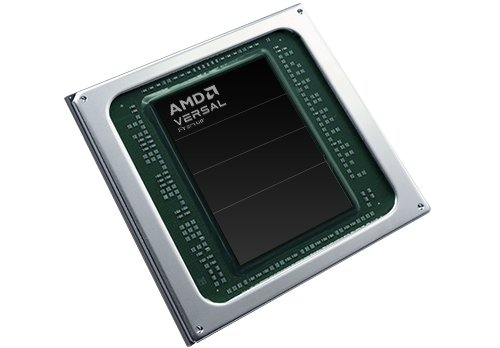

特色 AMD 器件
支持 Versal Premium XCVP1802-2MSELSVC4072 自適應 SoC
| 係統邏輯單元 (K) | 7,352 |
|---|---|
| LUT 數 | 3,360,896 |
| DSP 引擎 | 14,352 |
| 應用處理單元 | 雙核 Arm® Cortex®-A72 |
| 實時處理單元 | 雙核 Arm Cortex-R5F |
| GTYP 收發器 (32.75 Gb/s) | 281,2 |
| GTM 收發器 (58G (112G)) | 140 (70)2 |
| PCIe w/ DMA & CCIX (CPM5) | 2 x Gen5x83 |
| PCI Express | 2 x Gen5x43 |
| 100G Multirate Ethernet MAC | 8 |
| 600G Ethernet MAC | 7 |
| 400G 高速加密引擎 | 4 |
1. 16 GTYP 收發器僅在使用 PCI Express 時用於 CPM5。
2.在 VP1802 自適應 SoC 上提供的所有收發器並不是都會出現在 VPK180 評估套件上。
參考 用戶指南 (UG1582)，了解更多信息。
3. VPK180 評估套件上不提供 PCle 接口。
现金网博e百 信息

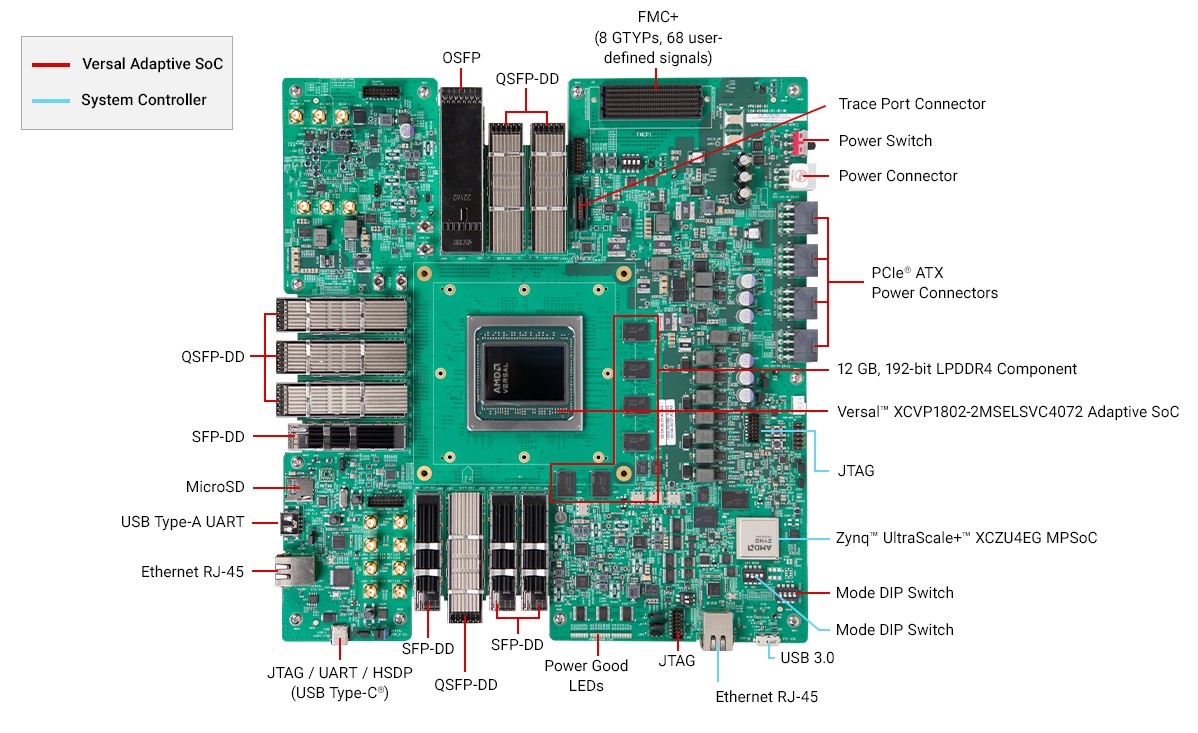

開發板特性
支持 Versal™ Premium XCVP1802-2MSELSVC4072 自適應 SoC
| 開發板規格 | 值 |
|---|---|
| 高度 | 12.360 inches (31.394 cm) |
| 長度 | 11.504 inches (29.22016 cm) |
| 厚度 | 131.5 mil ±10% (3.3401 mm ±10%) |
| 工作環境溫度 | 0◦C to +45◦C |
| 存儲環境溫度 | -25◦C to +60◦C |
| 配置 | |
| JTAG 通過連接器 | ✓ |
| JTAG 通過 USB 連接器 | ✓ |
| QSPI（雙） | ✓ |
| MicroSD | ✓ |
| 存儲器 | |
| LPDDR4 組件 | 12 GB（6x 2 GB、32 位）、192 位（3900 Mb/s） |
| MicroSD 插槽（Versal 器件） | ✓ |
| 控製 I/O | |
| 用戶按鈕 | 2 |
| DIP 開關 | 4 |
| 用戶 LED | 4 |
| SYSMON | ✓ |
| 係統控製器 | ✓ |
| PMBUS | ✓ |
| 擴展連接器 | |
| VITA 57.4 FMC+ | 8 個 GTYP、68 組用戶定義信號 |
| 通信與網絡 | |
| USB JTAG | 1 |
| USB 3.0 | 1 |
| RJ-45 三速以太網接插件 | 2 |
| SFP-DD | 4 |
| QSFP-DD | 6 |
| OSFP | 1 |
| 時鍾 | |
| 可編程 LPDDR4 組件 | 1 |
| 可編程 1588 eCPRI（SMA 連接器） | 6 |
| 可編程係統控製器 | 1 |
| 功耗 | |
| 180W (12V) 電源 | ✓ |
| 上電複位 | ✓ |

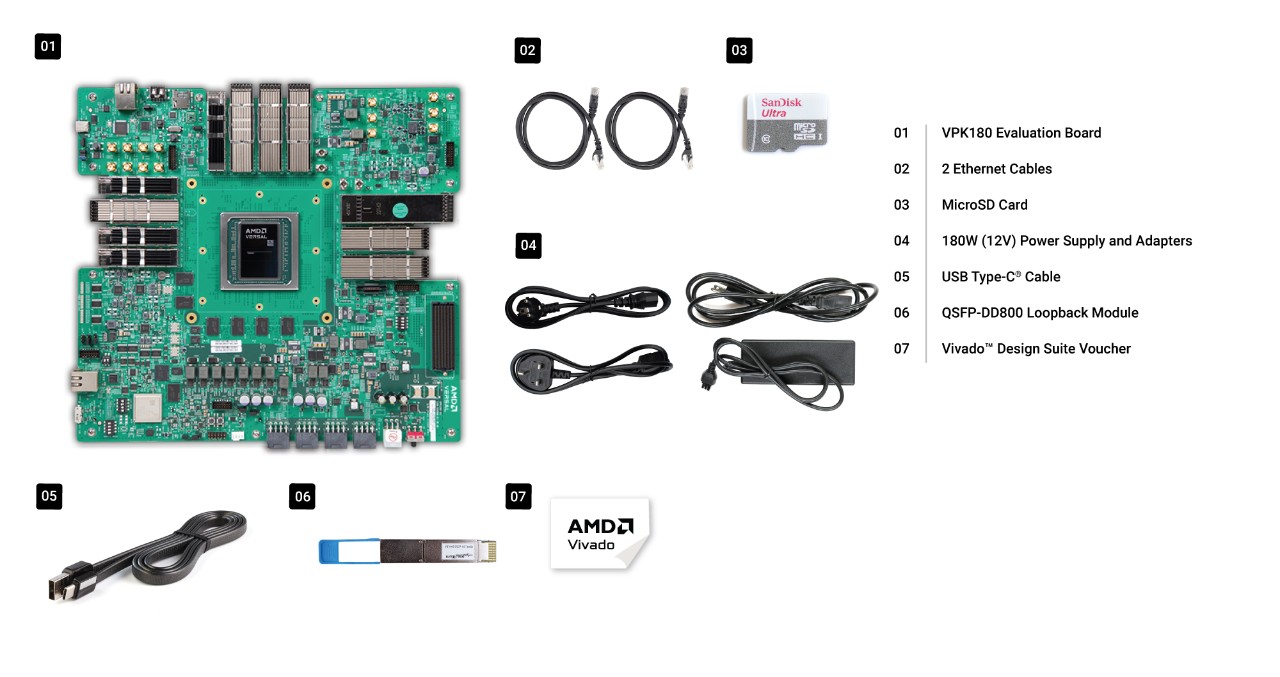

盒內組件
支持 Versal™ Premium XCVP1802-2MSELSVC4072 自適應 SoC
資源

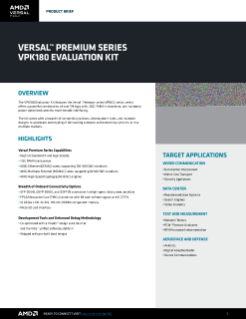

文件與教程
標題
日期
設計工具
- Vivado™ 設計套件：為 VPK180 開發板創建項目的 EDA 工具套件。節點鎖定及器件鎖定至 Versal™ Premium XCVP1802 器件，支持 1 年更新服務。
- Vitis™ 統一軟件平台：用於開發嵌入式軟件、調試 Versal 器件以及運行目標參考設計和示例設計的整套工具。
PetaLinux 工具、開發板支持軟件包和預構建映像
- 要通過修改構建定製 Linux 映像，請訪問 PetaLinux 工具頁麵，獲得安裝程序和最新開發板支持軟件包 (BSP)。
- 要使用無修改的 Linux 映像啟動，請下載 預構建 PetaLinux 映像。
使用 VPK180 啟動開發
有關使用 VPK180 進行原型設計和應用開發的信息，請參閱 Wiki 頁麵。
- 開發準備
- 開發板設置
- 運行 PetaLinux BSP 的預構建映像
