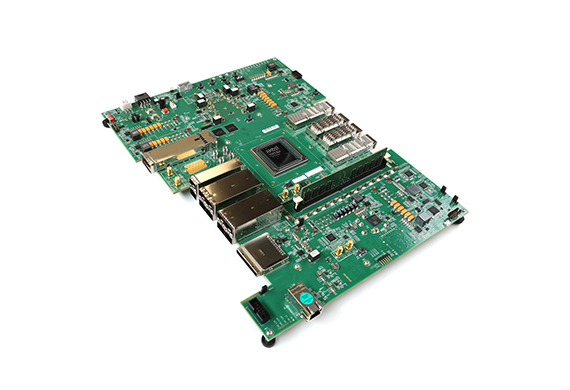

Virtex UltraScale+ HBM VCU128 FPGA 評估套件

發布者: AMD

VCU128 開發板采用全新 AMD Virtex UltraScale+ VU37P HBM FPGA,利用堆疊芯片互連將 HBM 裸片添加到封裝基板上的 FPGA 裸片旁邊。

Buy

概述

现金网博e百 描述

VCU128 開發板集成了全新 AMD Virtex™ UltraScale+™ VU37P HBM FPGA,可在 FPGA 裸片旁集成 8GB HBM DRAM,從而實現大容量存儲器帶寬和更小的 PCB 封裝。Virtex UltraScale + HBM FPGA 緩解了在計算、數據庫和網絡加速應用中使用並行存儲器(如 DDR4)所帶來的帶寬瓶頸和功耗。

VCU128 評估套件使用 Virtex UltraScale+ HBM FPGA, 麵向快速原型設計應用而優化。


主要性能和優勢

麵向計算密集型應用的大容量內存帶寬

  • 8GB 的集成 HBM
  • 高達 460GB/s 的 HBM 帶寬
  • 多個外部存儲器接口(RLDRAM3、QDR-IV、DDR4)

麵向廣泛應用的靈活連接

  • 四路 28.12Gb/s QSFP28 接口
  • PCIe® Gen3 x16 & Gen4 x8
  • VITA 57.4 FMC+ 接口
  • 10/100/1000Mb/s Ethernet

特色 AMD 器件

包含 Virtex UltraScale+ XCVU37P-L2FSVH2892E FPGA

係統邏輯單元 (K) 2,852
HBM DRAM (GB) 8
DSP slice 9,024
Block RAM + UltraRAM (Mb) 340.9
GTY 28.12Gb/s 收發器 96
HP I/O 624
virtex-ultrascale-plus-bk-chip

现金网博e百 信息

規格

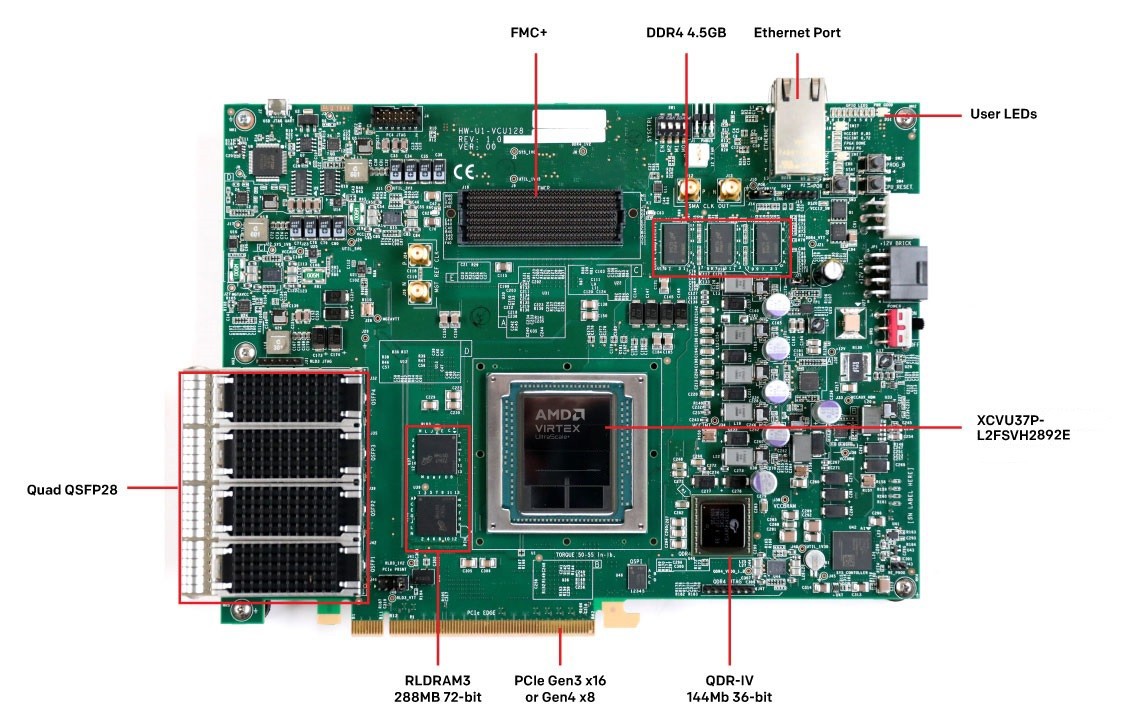

開發板特性

包含 Virtex™ UltraScale+™ XCVU37P-L2FSVH2892E FPGA

hbm-vcu128-callout
開發板規格
長度 9.5 英寸(24.13 厘米)
高度 7.53 英寸(19.14 厘米)
厚度 (+/-5%) 0.061 inch (0.1549 厘米)
工作環境溫度 0C to +45C
存儲環境溫度 -25C to +60C
存儲器
DDR4 組件 4.5 GB – 5 x (512 Mb x 16)
QDR4 組件 144 Mb – 1 x (4 Mb x 36)
RLD3 組件 288 MB – 2 x (1.125 Gb x 36)
通信與網絡
QSFP28 光學 4
以太網端口 2
PCIe® Gen3 x16 或 Gen4 x8 1
USB UART
顯示
DIP 開關
LED
按鈕
擴展連接器
FMC+-HSPC 連接器 1
控製 & I/O
IIC
PMBUS
功耗
12V 牆上適配器
ATX 電源兼容
內部組件

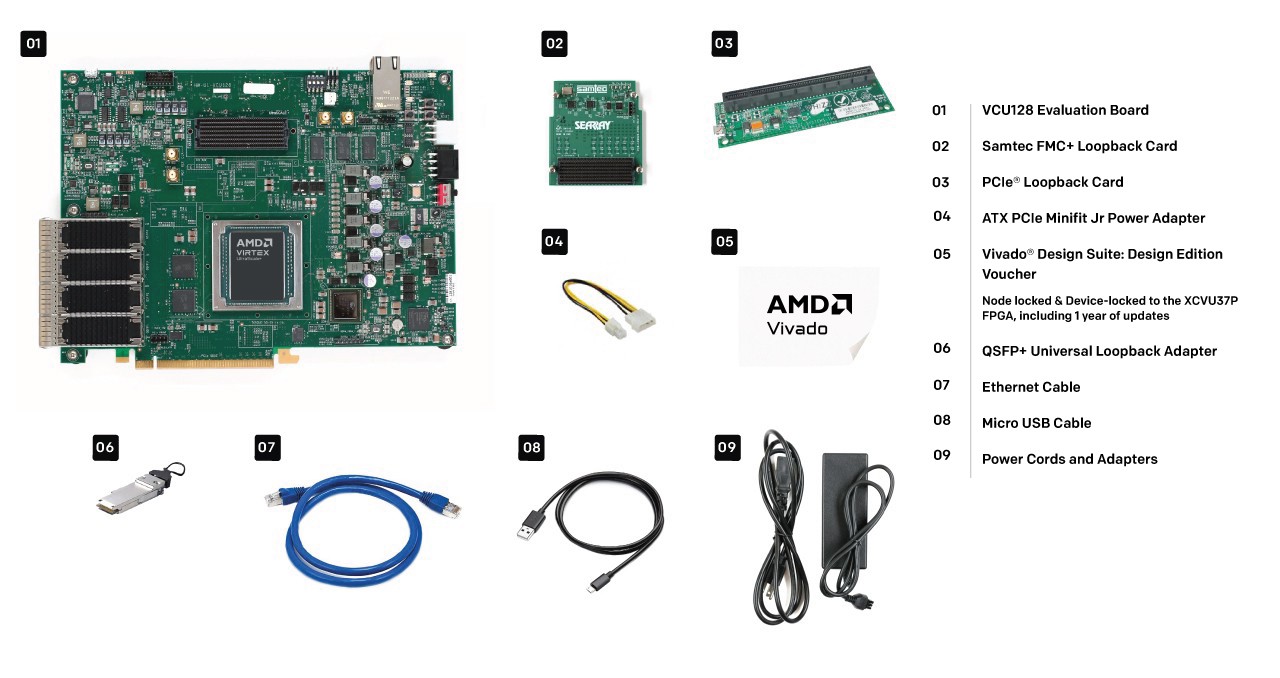

盒內組件

包含 Virtex™ UltraScale+™ XCVU37P-L2FSVH2892E FPGA

hbm-vcu128-whatsinside

資源

技術文檔

Filter Documentation

步驟 1:開發板修訂

步驟 2 :工具修訂

步驟 3: 顯示文檔

點擊更新搜索結果表
工具 & IP

設計工具

名稱 說明 許可證類型
Vivado Design Suite: System Edition AMD Vivado™ Design Suite 是一款以 IP 核及係統為中心的設計環境,這一全新構建的環境具有革新意義,能夠顯著加速全麵可編程器件的設計效率。 節點鎖定及器件鎖定至 Virtex™ UltraScale+™ XCVU37P FPGA,包含 1 年更新服務。

IP 核

名稱 描述 許可證類型
存儲接口生成器 (MIG) 存儲器接口發生器 (MIG) 是一款用於為 AMD FPGA 生成存儲器控製器和接口的免費軟件工具。 包含

其他工具、IP 和資源

提供商 现金网博e百 類別 項目 描述
Red Hat 操作係統 Fedora Fedora-20 用於 UltraScale+™ FPGA TRD。
開源 軟件工具 TeraTerm 眾多終端仿真器之一,用於實現 PC 與評估套件的串行連接。
