概述
现金网博e百 描述
Virtex™ UltraScale+™ FPGA VCU118 評估套件為評估前沿的 Virtex UltraScale+ FPGA 提供了完美的開發環境。Virtex UltraScale+ 器件在 FinFET 節點提供最高性能與集成功能，其中包括最高串行 I/O 和處理帶寬，以及最高片上內存密度。
此套件是諸多原型應用的完美選擇：1+ Tb/s 網絡和數據中心到全麵集成的雷達/警示係統。
主要性能和優勢
- Dual 80-bit DDR4 元件存儲
- RLDRAM3 (2x36-bit) 內存
- Dual QSFP28 接口
- PCIe Gen3 x16 (VCCINT = 0.85V)
- VITA 57.4 FMC+ 接口
- VITA 57.1 FMC 接口
- Samtec FireFly 接口
特色 AMD 器件
包含 VCU118 XCVU9P-L2FLGA2104E FPGA
| 係統邏輯單元 (K) | 2,586 |
|---|---|
| DSP Slice | 6,840 |
| 內存 (Mb) | 345.9 |
| GTY 32.75 Gb/s 收發器 | 120 |
| I/0 | 832 |
现金网博e百 信息

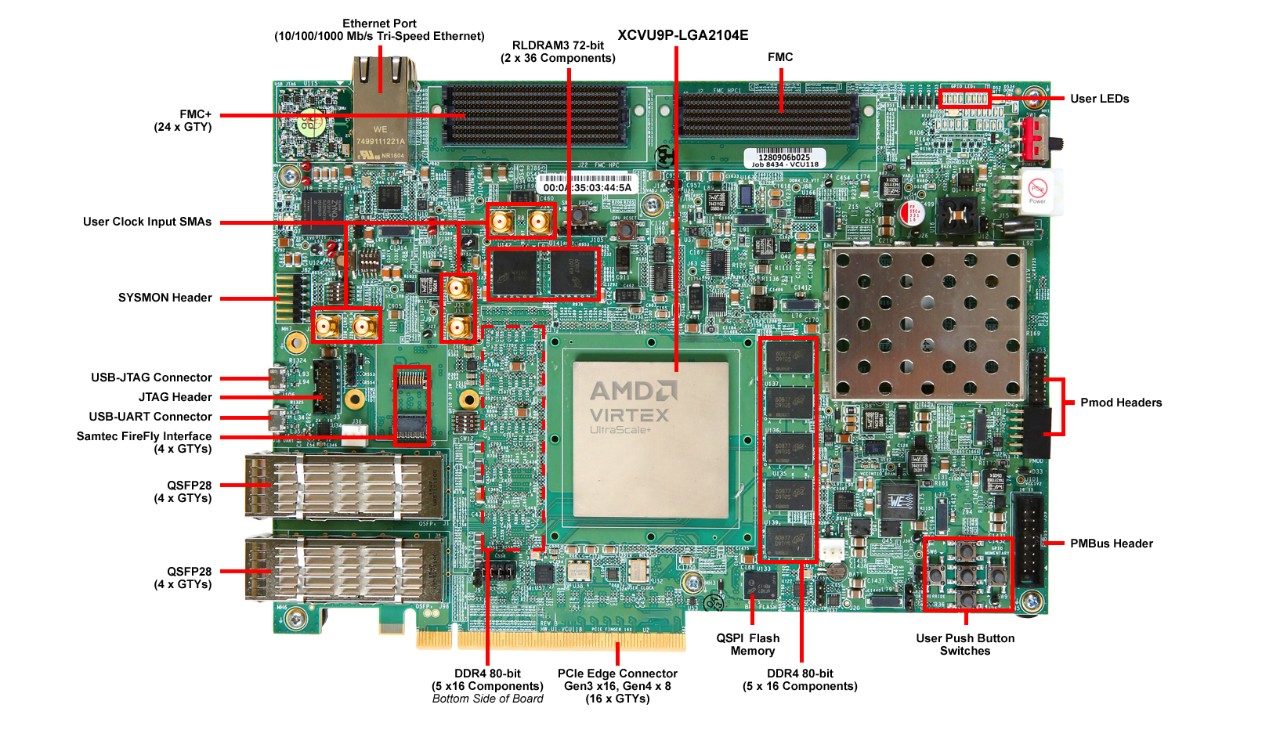

開發板特性
包含 Virtex™ UltraScale+™ XCVU9P-L2FLGA2104E FPGA
配置
- 板上 JTAG 配置電路通過 USB 實現配置
- JTAG 頭與 AMD 下載電纜一起使用，如平台電纜 USB II
- QSPI flash 存儲器
通信與網絡
- 10/100/1000 Mbps Ethernet (SGMII)
- 28 Gb/s QSFP+ (2 個)
- Samtec FireFly 4x28 Gb/s 接口
- 支持 mico-B USB 接插件的雙路 USB 至 UART 橋接器

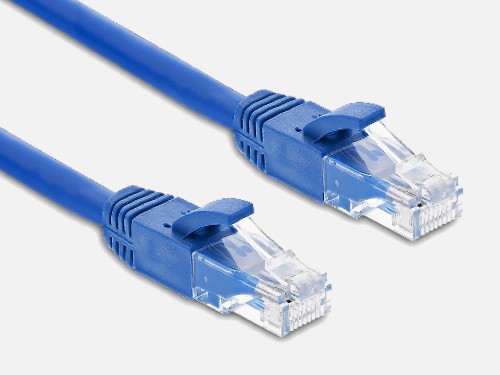

- RJ45 以太網接插件

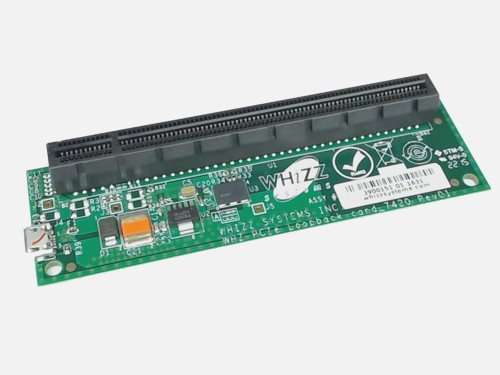

- PCI Express 端點 Gen3 x 16
擴展連接器
- FMC+ HSPC 連接器 (24 – 28 Gb/s GTY 收發器、 80 個差分用戶定義對)
- FMC HPC1 連接器 (58 個差分用戶定義對)
- PMOD 頭
- IIC
控製 & I/O
- 個用戶按鈕開關 (x5)
- 用戶 DIP 開關 (4-位)
- 麵向電源、時鍾、SD 卡和 I2C 總線切換的 PMBUS 及係統控製器 MSP430
存儲器
- 兩個 2.5 GB DDR4 80-bit 組件存儲器接口（每個 5 [256 Mb x 16] 器件）
- 4 MB RLD3 組件存儲器接口（每個 5 個 [256 Mb x 16] 器件）IIC EEPROM：8Kb
- 微型安全數字 (SD) 接插件 1Gb Quad SPI Flash
時鍾技術
- SI5335A 4 通道時鍾生成器
- Si570 IIC 可編程 LVDS 時鍾生成器
- SI5328C 時鍾乘法器與抖動衰減器
- 2 個 SMA MGT 參考時鍾輸入
- 1 個 SMA 用戶時鍾輸入
顯示
- 用戶 & 狀態 LED
功耗
- 12V 插牆式適配器或 ATX
附件

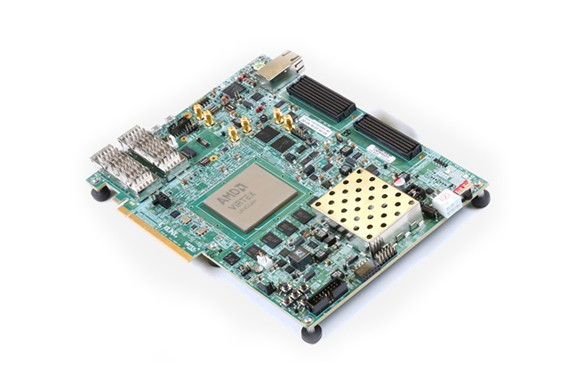

VCU118 評估板
包含 Virtex UltraScale+ XCVU9P-L2FLGA2104E FPGA
Vivado™ Design Suite: Design Edition 憑證代碼
XCVU9P FPGA 節點鎖定與設備鎖定，更新期為 1 年

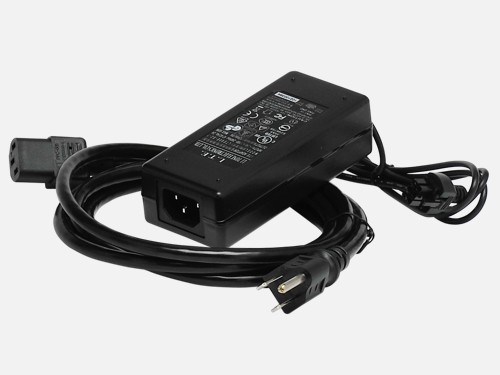

電源電線和適配器

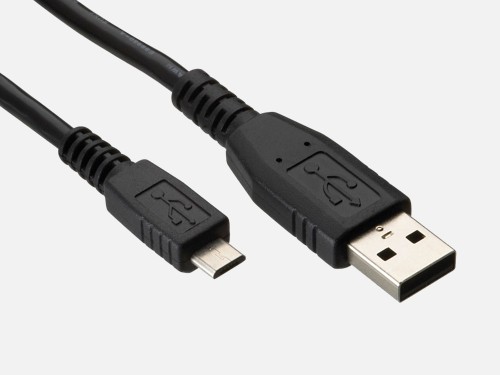

USB Micro 電纜

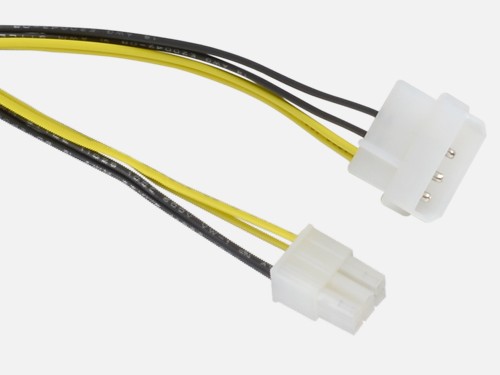

ATX PCIe Minifit Jr 電源適配器

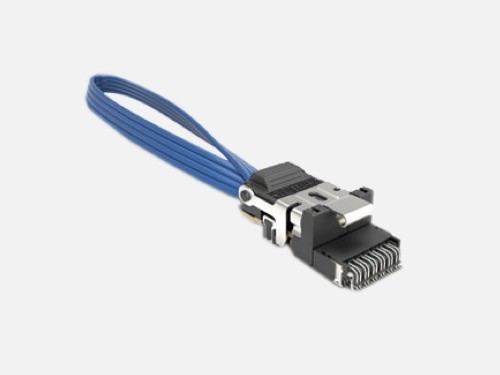

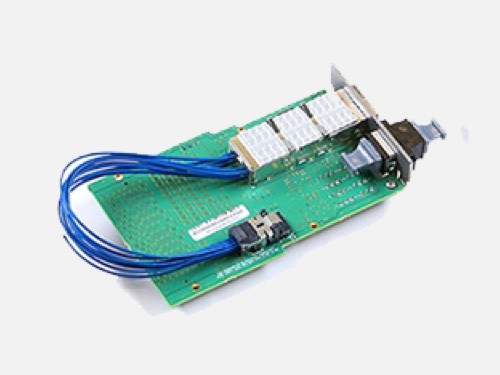

Samtec FireFly 環回電纜
資源
設計
| 名稱 | 描述 | 許可證類型 |
|---|---|---|
| Vivado Design Suite: Design Edition 憑證代碼 | AMD Vivado™ Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。 | XCVU9P FPGA 節點鎖定與設備鎖定，更新期為 1 年 |
IP 核
| 名稱 | 描述 | 許可證類型 |
|---|---|---|
| 存儲接口生成器 (MIG) | 存儲器接口發生器 (MIG) 是一款用於為 AMD FPGA 生成存儲器控製器和接口的免費軟件工具。 | 免費 IP |
