概述
现金网博e百 描述
SmartLynq 是一根高性能 JTAG 線纜，適用於高速 FPGA 及閃存編程、軟硬件調試和性能分析。
該線纜可實現：
- 吞吐量高達 40Mbps
- 支持遠程訪問的以太網主機連接
- USB 2.0 主機連接
- 更快速的嵌入式軟件調試
- 支持 Linux 及虛擬機管理程序感知調試
- 適用於更多調試信號的 8 GPIO

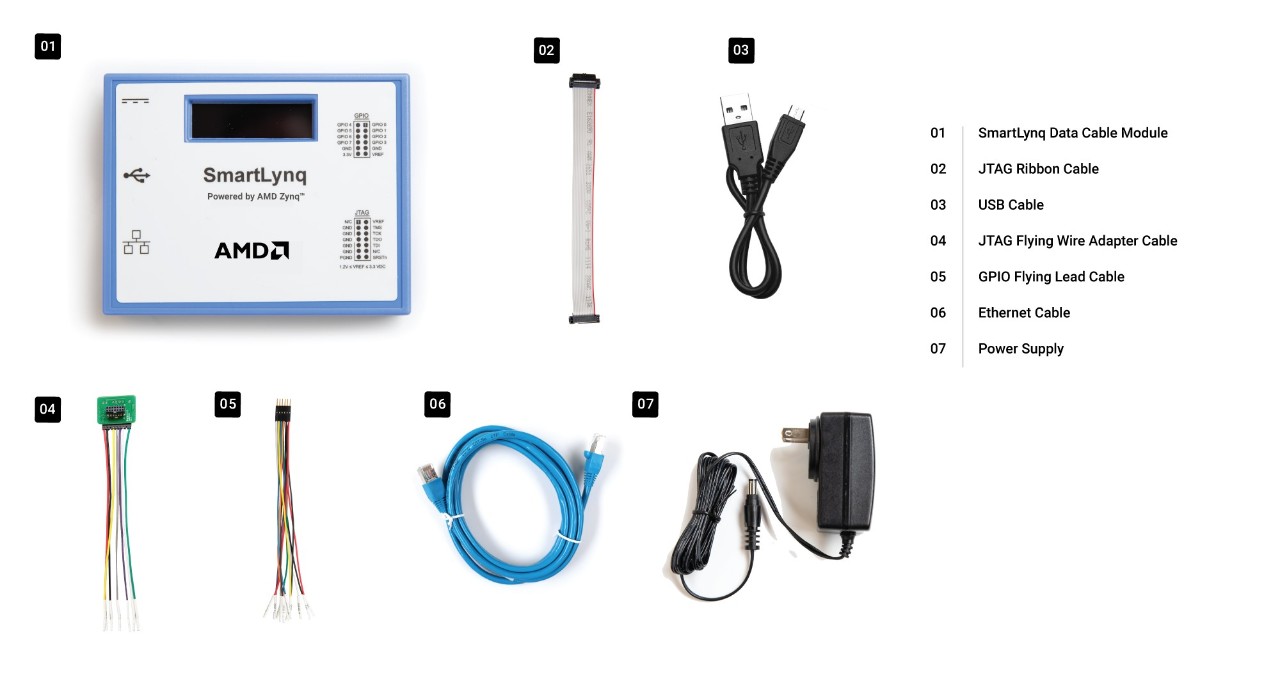

SmartLynq 數據線通過與目標電路板進行標準 PC4 JTAG 插頭連接，向後兼容於平台線纜 USB II。它所提供的吞吐量比上代線纜更高，可實現更快的編程與調試。兼容於 Vivado™ Design Suite、Labtools 以及 AMD 軟件開發套件。
器件支持
不同版本 Vivado 支持的器件列表可在 發布說明中找到。
| 比較標準 | 平台電纜 USB II | SmartLynq 數據線 | SmartLynq+ 模塊 |
|---|---|---|---|
| 器件編程與硬件調試 | Y | Y | Y |
| 基本軟件調試 | Y | Y | Y |
| 高速調試功能 | N | N | Y（高達 10Gb/s） |
| OS／ Hypervisor 感知調試 | N | Y | Y |
| 跟蹤功能 | N | N | 僅 AIE 跟蹤 |
| 遠程訪問／調試功能 | N | Y | Y |
| USB 主機接口 | Y (USB 2.0) | Y (USB 2.0) | Y (USB 3.0) |
| 10/100/1000 以太網主機接口 | N | Y | Y |
| 默認的比特流編程速度 (MB/s) | 0.4 | 4 | 4 |
| JTAG 最大時鍾速率 (MHz) | 24 | 40 | 100 |
| 通過 PC4 JTAG 或飛線適配器電纜（已提供）連接到目標 | Y | Y | Y |
| GPIO 隨 Flying Leads 線纜（已提供）提供 | N | Y | Y |
| 硬件服務器應用 | 在主機上 | 本地至線纜 | 本地至線纜 |
* 建議在 Versal 平台上使用 SmartLynq+ 模塊。
