概述
现金网博e百 描述
AMS101 評估卡是模擬混合信號評估平台的一部分，它可用於測試 AMD 模數轉換器 (XADC) 和模擬混合信號 (AMS) 技術。這款子卡能與任何 7 係列或 Zynq™ 7000 SoC 基板配合使用（包括 Avnet® ZedBoard）。AMS 評估工具安裝程式、參考和演示設計文件可用於驗證 XADC 的性能，其中包括內部溫度和電源電壓傳感器、信噪比、有效位數、線性度以及許多其它規範。AMS101 評估卡包含板上 16 位 DAC，可為 XADC 提供模擬測試源。與 AMS 參考設計配合使用時，DAC 可提供精密的正弦波或直流信號。
主要特性與優勢
- 演示模擬混合信號 (AMS) 技術
- AMS101 評估卡配有免費的AMS 評估工具 ，用於分析模擬數據、內部溫度和電壓測量值，並將數據存儲至一個 .csv 文件
- 引腳與 BNC “迷你采集卡 (mini grabber)”，為評估卡的最佳位置提供單一的差分外部信號
- 演示 AMD 模擬混合信號 (XADC) 技術
- 可評估 XADC 12-位、17-通道、1Msps 雙 ADC 和模擬混合信號技術
- 適用於模擬測試信號的板上 16 位雙 DAC: 參考設計允許正弦波或 DC 測試信號
现金网博e百 信息

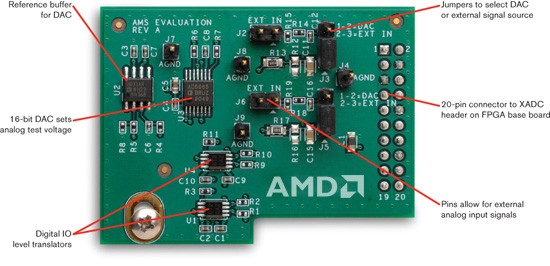

開發板特性
包含 AMS 101 評估卡
內含物件

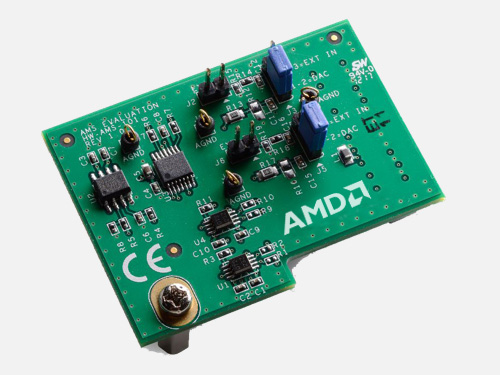

AMS 101 評估卡
它內置於所有 7 係列或 Zynq 7000 SoC 基板上的 XADC 報頭中
引腳與 BNC 連接器迷你采集卡
為外部信號源連接提供了紅色和黑色的 BNC 連接器
