AMD Virtex 7 FPGA VC707 評估套件

發布者: AMD

Virtex™ 7 FPGA VC707 評估套件是一款功能齊全、高度靈活的高速串行基礎平台，采用 Virtex 7 XC7VX485T-2FFG1761C；該平台包含硬件、設計工具、IP 核等的基本元件。

  • 现金网博e百 編號: EK-V7-VC707-G
  • 器件支持:
    • Virtex-7

概述

此開發版當前暫不提供。

請考慮將 Virtex 7 FPGA VC709 連接套件作為備選方案。

现金网博e百 描述

Virtex™ 7 FPGA VC707 評估套件是一款功能齊全、高度靈活的高速串行基礎平台，采用 Virtex 7 XC7VX485T-2FFG1761C；該平台包含硬件、設計工具、IP 核的基本元件，以及需要高性能、串行連接功能及高級存儲接口的係統設計的預驗證參考設計。隨套件提供預驗證參考設計和行業標準 FPGA 夾層連接器（FMC），能夠利用子卡實現升級和定製。

主要特性與優勢

  • 使用 Virtex 7 VX485T FPGA，實現麵向高帶寬、高性能應用的 40Gb/s 連接功能平台
  • 硬件、設計工具、IP、以及預驗證參考設計
  • 支持包含 MicroBlaze、soft 32bit RISC 的嵌入式處理
  • 實現 PCIe Gen2x8、 SFP+ 和 SMA 對、 UART、 IIC 的串行連接
  • 擁有 1GB DDR3 SODIM 存儲（達 800MHz / 1600Mbps） 的的高級存儲接口
  • 使用 10-100-1000 Mbps Ethernet (GMII、 RGMII 和 SGMII​) 的開發網絡應用
  • 擴展 I/O， 包含 FPGA Mezzanine Card (FMC) 接口

特色 AMD 器件

符合 ROHS 規範的套件，包含 XC7VX485T-2FFG1761 FPGA

邏輯單元 485,760
DSP Slice 2,800
內存 (Kb) 37,080
GTX 12.5 GB/s 收發器 56
I/O 引腳 700
virtex-7-bk-chip

现金网博e百 信息

規格

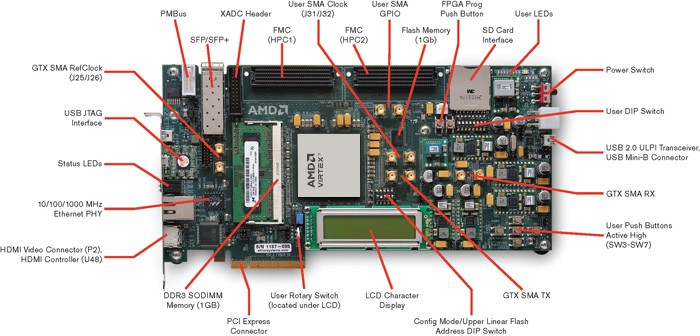

開發板特性

包含 VC707 評估板

ek-v7-vc707-g-base-board

時鍾技術

  • 支持 200MHz 差分輸出的固定頻率振蕩器可用作 FPGA 的“係統”時鍾
  • 默認輸出頻率為 156.250 MHz 的可編程振蕩器適用於以太網應用，而且振蕩器可針對大量終端應用進行編程
  • 差分 SMA 時鍾輸入
  • 差分 SMA GTX 參考時鍾輸入
  • 用於支持 CPRI/OBSAI 應用的抖動衰減時鍾，該應用可從用戶提供的 SFP/SFP+ 模型執行時鍾恢複

配置

  • 板上 JTAG 配置電路通過 USB 實現配置
  • JTAG 頭與 AMD 下載電纜一起使用，如平台電纜 USB II
  • 提供 PCIe® 配置的 128MB (1024Mb) Linear BPI FLASH
  • 16MB (128Mb) 四重 SPI 閃存

擴展連接器

  • FMC1 – HPC (8 XCVR、 160 個單端或 80 個差分 (34 LA 對、 24 HA 對、 22 HB 對) 用戶定義引腳)
  • FMC2 – HPC (8 XCVR、 116 個單端或 58 個差分 (34 LA 對、 24 HA 對、 對) 用戶定義引腳)
  • Vadj 支持 1.8V
  • IIC

通信與網絡

  • Gigabit Ethernet GMII、RGMII 及 SGMII
  • SFP 收發器連接器
  • 帶有 4 個 SMA 連接器的 GTX 端口（TX 和 RX）
  • UART 至 USB 的橋接器
  • PCI Express x8 gen2 邊緣連接器（針對 Gen3 布局）

存儲器

  • 1GB DDR3 SODIMM 800MHz / 1600Mbps
  • 提供 PCIe 配置的 128MB (1024Mb) Linear BPI FLASH
  • SD 卡槽
  • 8Kb IIC EEPROM

控製 & I/O

  • 5 個按鈕
  • 8X DIP 開關
  • 回轉式編碼器開關 (3 I/O)
  • AMS FAN Header (2 I/O)

調試 & 模擬輸入

  • 8 個 GPIO 插頭，9 個引腳可移動 LCD
  • 模擬混合信號 (AMS) 端口

功耗

  • 12V 插牆式適配器或 ATX
  • 電壓電流測量能力

顯示

  • HDMI 視頻輸出
  • 2x16 LCD 顯示器
  • 8X LED
內部組件

附件

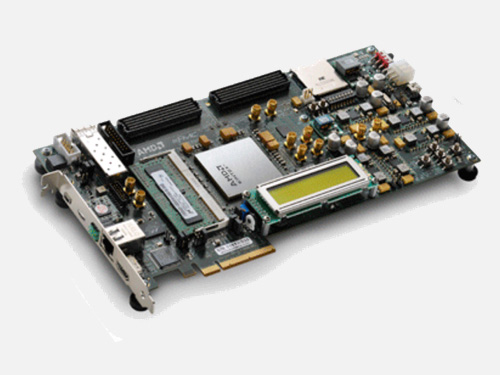

VC707 評估板

包含 Virtex 7 XC7VX485T-2FFG1761C FPGA

整套 Vivado® Design Suite: Design Edition

Virtex 7 XC7VX485T FPGA 節點鎖定 & 器件鎖定，包含 1 年更新及3d狮王轮盘游戏下载

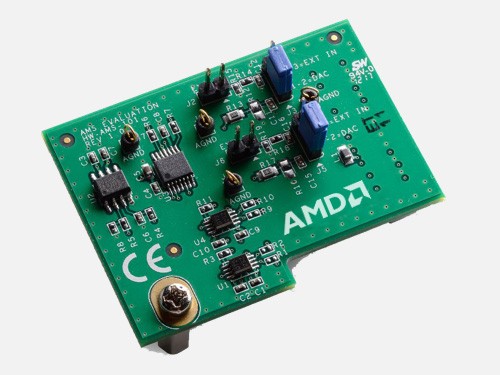

AMS 101 評估卡

配有免費的 AMS 評估工具，用於分析模擬數據、內部溫度和電壓測量值，並將數據存儲至一個 .csv 文件

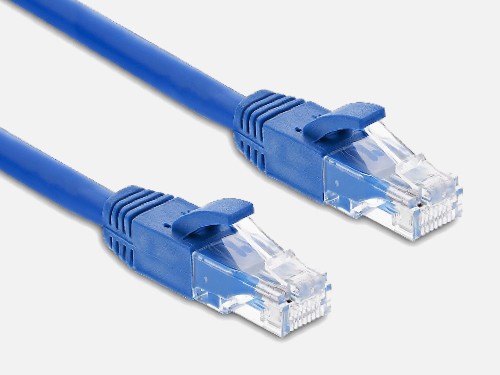

以太網電纜

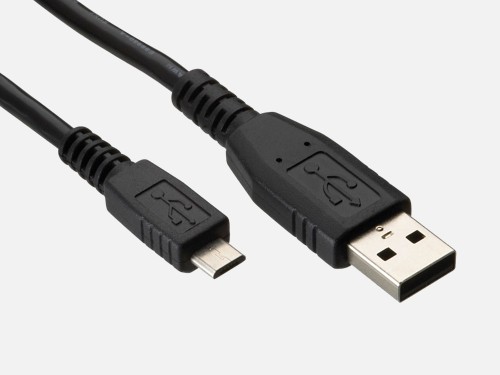

Micro USB 電纜

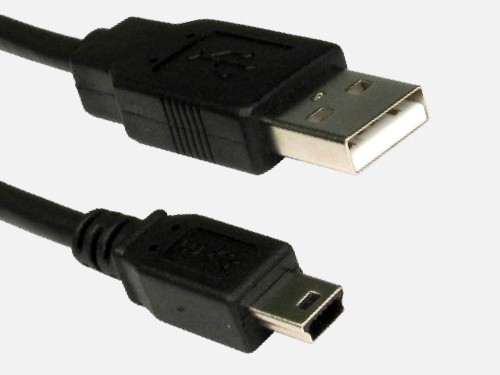

Mini USB 線纜

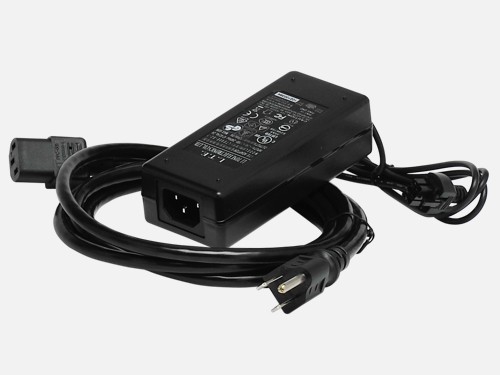

功耗適配器

電源線

可編程 MEMS 振蕩器

SiTime

供電解決方案

AMD 的一部分

資源

技術文檔

Filter Documentation

步驟 1：開發板修訂

步驟 2 ：工具修訂

步驟 3: 顯示文檔

點擊更新搜索結果表
工具 & IP

設計工具

名稱 描述 許可證類型
Vivado Design Suite Design Edition AMD Vivado™ Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。 Virtex 7 XC7VX485T FPGA 節點鎖定 & 器件鎖定，包含 1 年更新及3d狮王轮盘游戏下载

IP 核

名稱 描述 許可證類型
存儲接口生成器 (MIG) 存儲器接口發生器 (MIG) 是一款用於為 AMD FPGA 生成存儲器控製器和接口的免費軟件工具。 免費 IP
