AMD Virtex UltraScale FPGA VCU108 評估套件

發布者: AMD

Virtex UltraScale FPGA VCU108 評估套件是評估 Virtex UltraScale 器件所提供前所未有高性能、高係統集成度以及高帶寬的完美開發環境。

Buy

概述

现金网博e百 描述

Virtex™ UltraScale™ FPGA VCU108 評估套件是評估 Virtex UltraScale 器件所提供前所未有高性能、高係統集成度以及高帶寬的完美開發環境。

該套件是需要海量數據流及數據包處理的係統原型設計的理想平台,可充分滿足 400+ Gbps 係統、大規模仿真以及高性能計算等應用需求。


主要性能和優勢

  • 4 MB RLD3 元件內存接口
  • 2 x 2.5 GB DDR4 元件內存接口
  • 4 x 28 Gbps CFP2 & QSFP28 光接口
  • PCIe Gen3x8
  • 2x FPGA FPGA Mezzanine Card (FMC) 接口,實現 I/O 擴展

特色 AMD 器件

符合 ROHS 的 VCU108 套件,包括 XCVU095-2FFVA2104E FPGA

係統邏輯單元 (K) 1,176
DSP slice 768
內存 (Mb)
60.8
GTH 16.3 Gb/s 收發器 32
GTY 30.5 Gb/s 收發器 32
I/O 引腳 832
virtex-ultrascale-bk-chip

现金网博e百 信息

規格

開發板特性

包含 VCU108 基礎板

VCU108 基礎板

配置

  • 板上 JTAG 配置電路通過 USB 實現配置
  • JTAG 頭與 AMD 下載電纜一起使用,如平台電纜 USB II
  • 1 Gb 線性 x16 BPI 閃存存儲器

存儲器

  • 兩個 4 GB DDR4 組件存儲器接口(每個 5 個 [256 Mb x 16] 器件)
  • 4 MB RLD3 組件存儲器接口(每個 5 個 [256 Mb x 16] 器件)IIC EEPROM:8Kb
  • 微型安全數字 (SD) 接插件

通信與網絡

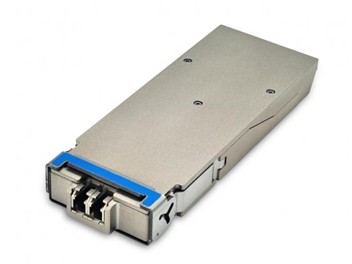

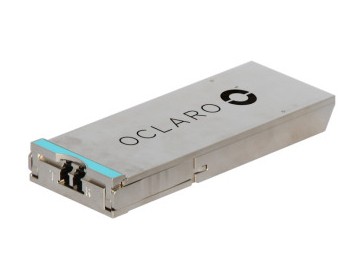

  • 4 個 28Gbps CFP2 模塊
  • 4 個 28Gbps QSPF28 模塊
  • GTY 端口 (4 TX & RX),提供 Samtec BullsEye 電纜襯墊
  • 支持 mico-B USB 接插件的雙路 USB 至 UART 橋接器
  • PCI Express 端點 Gen3 x 8
  • 10/100/1000 Mbps Ethernet (SGMII)

擴展連接器

  • FMC HPC0 接插件(10 個 GTH 收發器)
  • FMC HPC1 接插件 (10 個 GTH 收發器)
  • PMOD (1x6 0.1" 頭)

功耗

  • AC 功耗適配器 (12V) 或 ATX

時鍾技術

  • SI5335A 4 通道時鍾生成器
  • Si570 IIC 可編程 LVDS 時鍾生成器
  • SI5328C 時鍾乘法器與抖動衰減器
  • 超小型 A 版 (SMA) 接插件(差分)

模擬

  • XADC 報頭電源管理不僅可通過 Maxim 電源控製器及 GUI 進行 PMBus 電壓監控,而且還可通過 FPGA SYSMON GUI 進行電流監控

控製 & I/O

  • 個用戶按鈕開關 (x5)
  • 用戶 DIP 開關 (4-位)
  • SMA 用戶 I/O (Diff Pair)

顯示

  • HDMI 視頻輸出
  • 用戶 & 狀態 LED
附件

內含物件

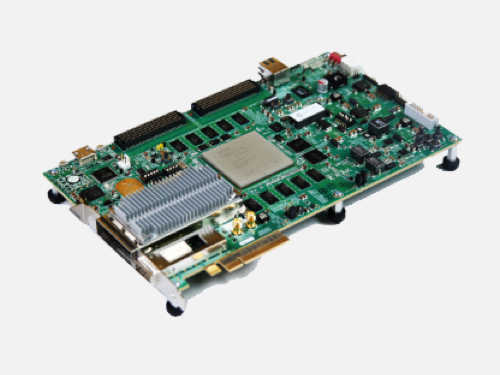

VCU108 評估板支持 Virtex UltraScale XCVU095-2FFVA2104E FPGA

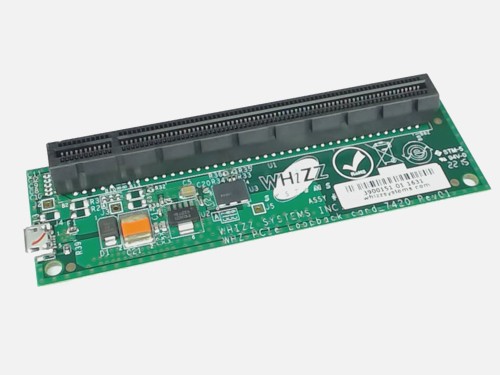

PCIe 與 回路電路板

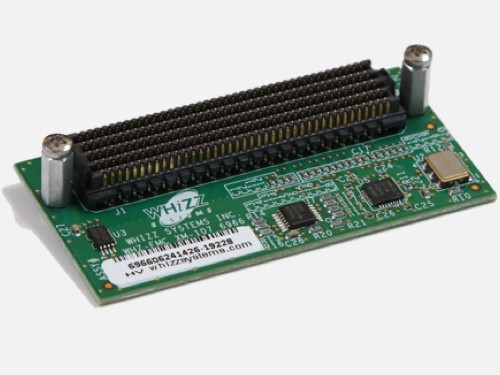

FMC 回路電路板

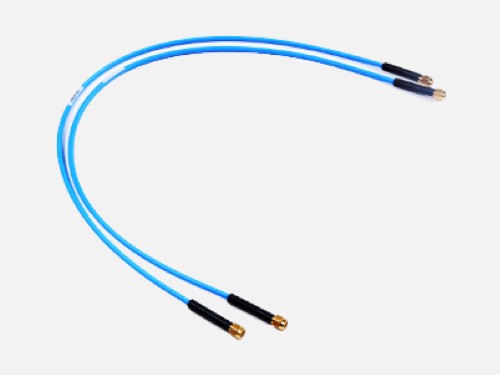

SMA 線纜與適配器

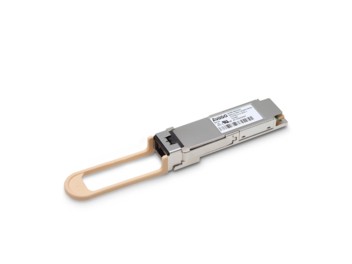

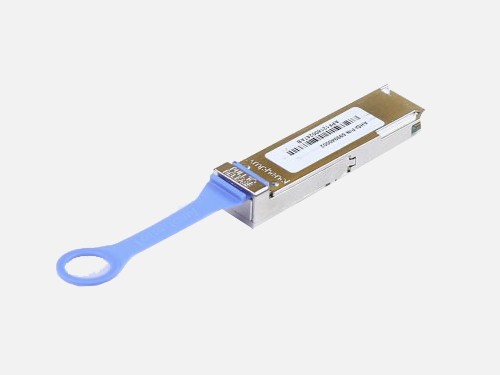

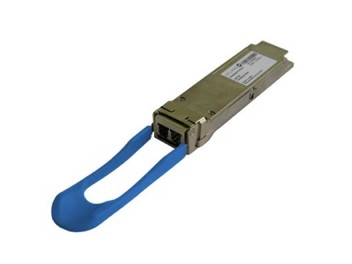

QSFP 回路模塊

資源

技術文檔

Filter Documentation

步驟 1:開發板修訂

步驟 2 :工具修訂

步驟 3: 顯示文檔

點擊更新搜索結果表
工具 & IP

設計工具

名稱 描述 許可證類型
Vivado Design Suite: Design Edition AMD Vivado™ Design Suite 是一款以 IP 核及係統為中心的設計環境,這一全新構建的環境具有革新意義,能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。 Kintex- UltraScale KU040 FPGA 節點鎖定 & 器件鎖定,包含 1 年更新服務

IP 核

名稱 描述 許可證類型
存儲接口生成器 (MIG) 存儲器接口發生器 (MIG) 是一款用於為 AMD FPGA 生成存儲器控製器和接口的免費軟件工具。 免費 IP

其他工具、IP 和資源

名稱 描述 现金网博e百 類別 供應商
TeraTerm 眾多終端仿真器之一,用於實現 PC 與評估套件的串行連接。 軟件工具 開源
