  3. AMD Kintex 7 FPGA KC705 評估套件
點擊放大圖片

AMD Kintex 7 FPGA KC705 評估套件

發布者: AMD

Kintex™ 7 FPGA KC705 評估套件包括硬件、設計工具、IP 核和預驗證參考設計等的所有基本組件，參考設計中包含能實現高性能、串行連接功能和高級存儲器接口的目標設計。

  • 價格: $2,748.00
  • 现金网博e百 編號: EK-K7-KC705-G
  • 器件支持:
    • Kintex-7

概述

此開發版當前暫不提供。

請考慮將 Virtex 7 FPGA VC709 連接套件作為備選方案。

现金网博e百 描述

Kintex™7 FPGA KC705 評估套件包括硬件、設計工具、IP 核和預驗證參考設計等的所有基本組件，參考設計中包含能實現高性能、串行連接功能和高級存儲器接口的目標設計。隨套件提供預驗證參考設計和行業標準 FPGA 夾層連接器（FMC），能夠利用子卡實現升級和定製。

主要特性與優勢

  • 使用 Kintex 7 FPGA 對高性能串行收發器應用進行快速原型設計，以實現優化
  • 硬件、設計工具、IP、以及預驗證參考設計
  • 演示一個終端至終端 PCIe，以 5 Gb/s 鏈接速率 (Gen2) 與 4 通道配置或以 2.5 Gb/s 鏈接速率 (Gen1) 與 8 通道配置
  • 與 1GB DDR3 SODIM 存儲連接的高級存儲接口
  • 實現 PCIe Gen2x4、SFP+ 和 SMA 對、UART、IIC 的串行連接
  • 支持包含 MicroBlaze、soft 32bit RISC 的嵌入式處理
  • 使用 10-100-1000 Mbps Ethernet (GMII、 RGMII 和 SGMII​) 的開發網絡應用
  • 使用 HDMI 輸出實現視頻顯示應用
  • 擴展 I/O， 包含 FPGA Mezzanine Card (FMC) 接口

特色 AMD 器件

包含符合 ROHS 規範的 KC705 套件，其中包括 XC7K325T-2FFG900C FPGA

邏輯單元 326,080
DSP slice 840
存儲器 16,020
GTX 收發器
16
I/O 引腳 14.500
kintex-7-bk-chip

合作夥伴

ADV7511 HDMI 發送器
可編程 MEMS 振蕩器

现金网博e百 信息

規格

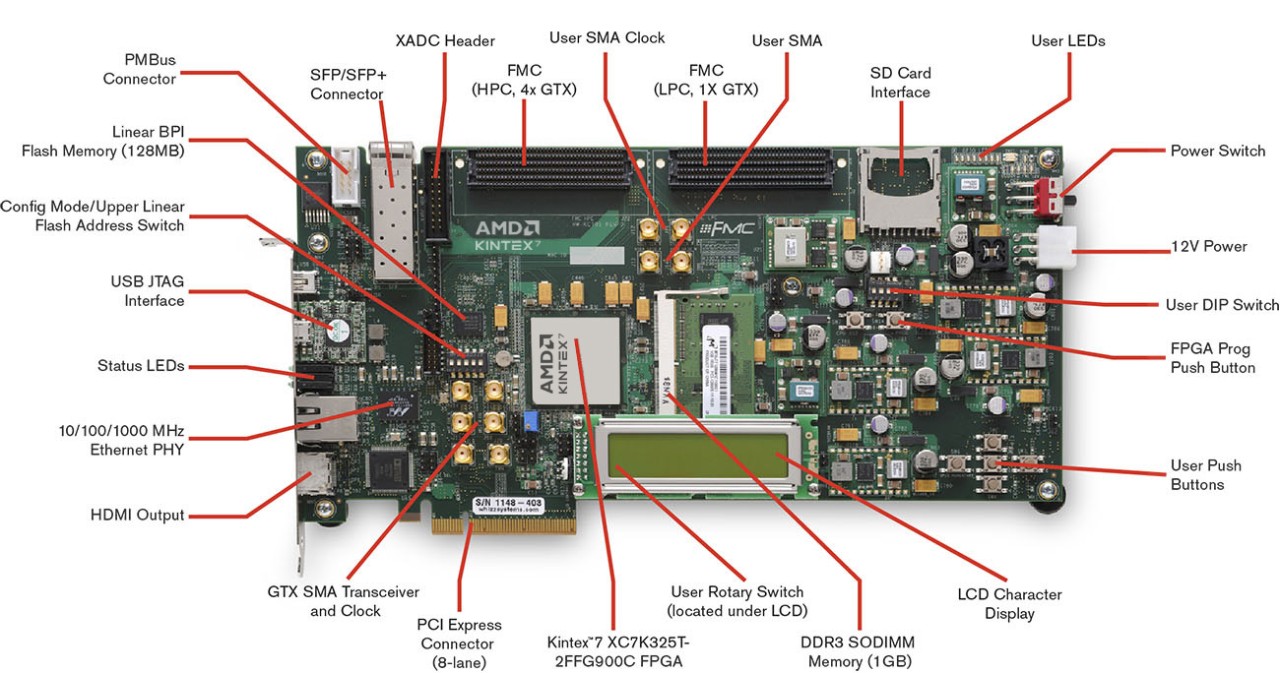

開發板特性

包含 KC705 基礎板

KC705 基礎板

時鍾技術

  • 固定的振蕩器，帶有差分 200MHz 輸出
  • 用作 FPGA “係統”時鍾
  • 可編程的振蕩器，156.250 MHz 為默認輸出
  • 振蕩器對以太網應用為默認頻率，但對許多終端用戶為可編程
  • 差分 SMA 時鍾輸入
  • 差分 SMA GTX 參考時鍾輸入
  • 抖動減弱時鍾
  • 用於支持 CPRI/OBSAI 應用，從一個用戶提供的 SFP/SFP+模塊執行時鍾修複

擴展連接器

  • FMC-HPC（部分填充） 連接器（4 個 GTX 收發器，116 個單端或 58 個差分（34 LA 和 24 HA）用戶定義信號）
  • FMC-LPC 連接器（1 個 GTX 收發器，68 個單端或 34 個差分用戶定義信號）
  • Vadj 可支持 1.8V、 2.5V (默認) 或 3.3V
  • IIC

配置

  • 板上 JTAG 配置電路通過 USB 實現配置
  • JTAG 頭與 AMD 下載電纜一起使用，如平台電纜 USB II
  • 提供 PCIe® 配置的 128MB (1024Mb) Linear BPI FLASH
  • 16MB (128Mb) 四重 SPI 閃存

通信與網絡

  • Gigabit Ethernet GMII、RGMII 及 SGMII
  • SFP/SFP+ 屏蔽罩
  • 帶有 4 個 SMA 連接器的 GTX 端口（TX 和 RX）
  • UART 至 USB 的橋接器
  • PCI Express x8 邊緣連接器

模擬

  • XADC 頭

控製 & I/O

  • 5 個按鈕
  • 4 個 DIP 開關
  • Diff Pair I/O (1 SMA pair)
  • AMS FAN 頭 (2 個 I/O)
  • 7 個通過 LCD 頭獲得的 I/O 管腳

存儲器

  • 1GB DDR3 SODIMM 800MHz / 1600Mbps
  • 提供 PCIe® 配置的 128MB (1024Mb) Linear BPI FLASH
  • 16MB (128Mb) 四重 SPI 閃存
  • 8Kb IIC EEPROM
  • SD 卡槽

顯示

  • HDMI 視頻輸出
  • 驅動 HDMI 連接器的外部 Phy/codec 器件
  • 2x16 LCD 顯示器
  • 8x LED

功耗

  • 12V 插牆式適配器或 ATX
  • 2.5V、1.5V、1.2V 和 1.0V 電源的電壓和電流測量功能（FPGA 的 IIC 路徑）
附件

附件

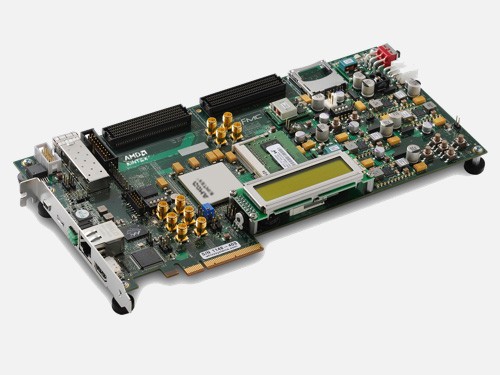

KC705 評估板

基於 XC7K325T-2FFG900C FPGA

整套 Vivado® Design Suite: Design Edition

Kintex 7 XC7K325T FPGA 節點鎖定 & 器件鎖定，包含 1 年更新及3d狮王轮盘游戏下载

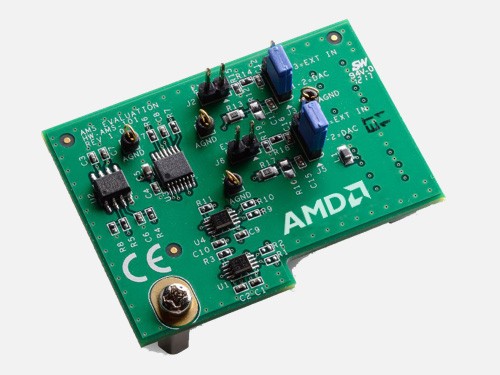

AMS 101 評估開發板

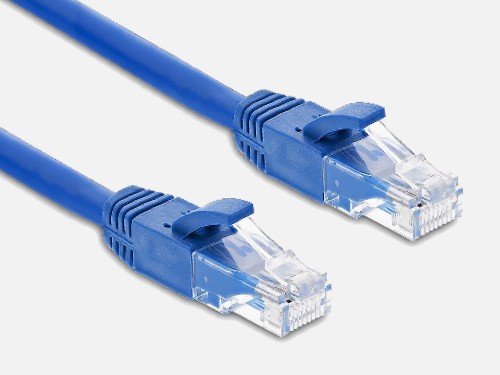

以太網電纜

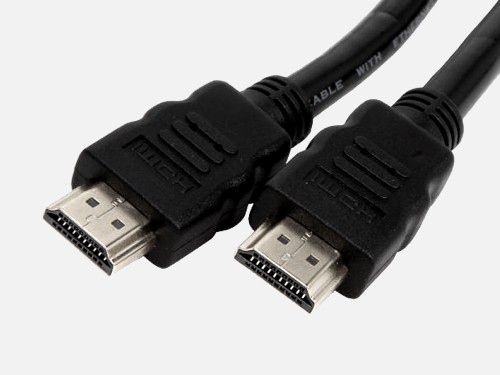

HDMI 電纜

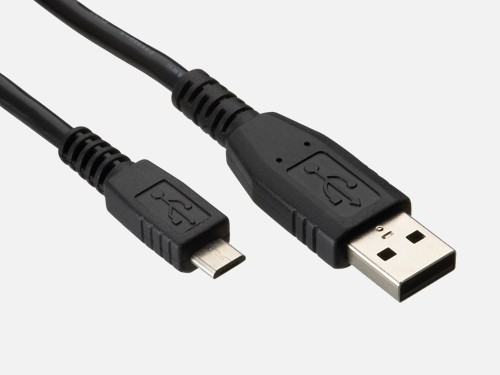

USB Micro 電纜

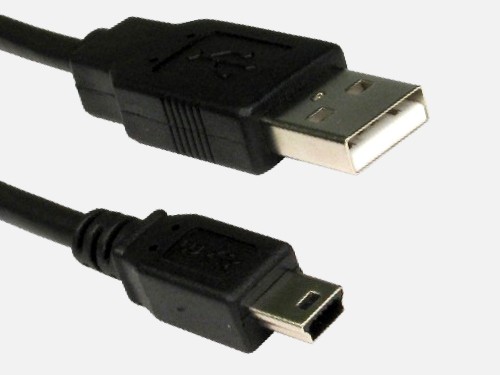

USB Mini 電纜

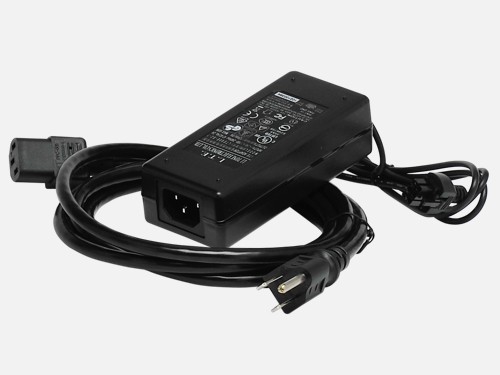

電源電線和適配器

資源

技術文檔

Filter Documentation

步驟 1：開發板修訂

步驟 2 ：工具修訂

步驟 3: 顯示文檔

點擊更新搜索結果表
工具 & IP

設計工具

名稱 描述 許可證類型
Vivado Design Suite Design Edition AMD Vivado™ Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。 Kintex 7 XC7K325T FPGA 節點鎖定 & 器件鎖定，包含 1 年更新及3d狮王轮盘游戏下载

IP 核

名稱 描述 許可證類型
PCI Express DMA Engine (Northwest Logic) Northwest Logic PCI Express DMA 後端核 麵向 Northwest Logic DMA 的硬件超時許可通過 AXI DMA 後端接口實現，並僅限於該接口
>> 了解更多
存儲接口生成器 (MIG) 存儲器接口發生器 (MIG) 是一款用於為 AMD FPGA 生成存儲器控製器和接口的免費軟件工具。 免費 IP

其他工具、IP 和資源

提供商 现金网博e百 類別 項目 描述
Red Hat 操作係統 Fedora 用於7係列目標參考設計的 v16.2
開源 軟件工具 TeraTerm 眾多終端仿真器之一，用於實現 PC 與評估套件的串行連接。
