AMD Virtex 7 FPGA VC7215 特性描述套件

發布者: AMD

Virtex™ 7 FPGA VC7215 特性描述套件為對板上 Virtex7 V690T FPGA 的 80 GTH (13.1Gbps) 收發器進行特性描述和評估提供了硬件環境。

Buy

概述

现金网博e百 描述

Virtex™ 7 FPGA VC7215 特性描述套件為對板上 Virtex7 V690T FPGA 的 80 GTH (13.1Gbps) 收發器進行特性描述和評估提供了硬件環境。KC7215 可通過 Vivado design suite 來評估集成式誤碼率測試器 (IBERT) 演示。每個 GTH Quad 及其相關參考時鍾均從 FPGA 路由至用於連接 Samtec BullsEye 連接器的連接器焊盤。用戶可以使用帶有 BullsEye 連接器以及 SMA-10 標準連接器的電纜來連接各種評估平台,從背板與光學評估板到高速測試設備不一而足。每個 BullsEye 連接器都會處理一個完整的 GTH Quad、4 個發送/接收對以及 2 個獨立的參考時鍾,從而可以以最靈活的方式來測試定製應用。


主要性能和優勢

  • Virtex 7 V690T FPGA 上描述和評估 80 GTH (13.1Gbps) 收發器的硬件環境
  • 硬件、設計工具、IP、以及預驗證參考設計
  • 集成式誤碼率測試器 (IBERT) 參考設計
  • System ACE™ SD 控製器
  • 擴展 I/O, 包含 3 個 FPGA Mezzanine Card (FMC) 接口
  • BullsEye 連接頭支持完整的 GTH Quad,包含 4 個傳輸/接收對
  • 為 GTH 收發器和參考時鍾提供 20 個 Samtec BullsEye 連接器襯墊
  • 2 對帶有 SMA 連接器的差分 MRCC 輸入

特色 AMD 器件

支持符合 ROHS 規範的套件,包含 Virtex 7 XC7VX690T-3FFG1927E FPGA

邏輯單元 693,120
DSP Slice 3,600
內存 (Kb) 52,920
GTH 13.1 Gb/s 收發器 80
I/0 引腳 1,000
virtex-7-bk-chip

现金网博e百 信息

規格

開發板特性

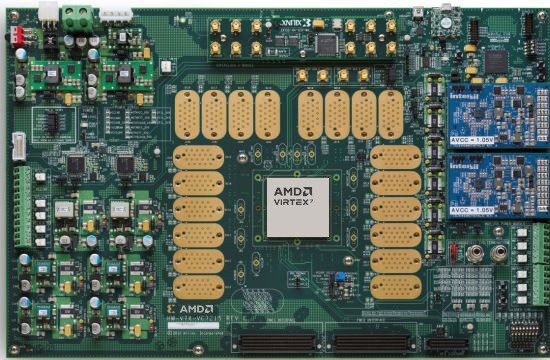

包含VC7215 特性描述開發板

ck-v7-vc7215-g-hardware-kit

擴展連接器

  • 3 x VITA 57.1 FPGA 夾層卡(FMC) 高引腳數 (HPC) 連接器

時鍾技術

  • 固定 200MHz 2.5V LVDS 振蕩器,與多區域時鍾輸入引腳相連
  • SuperClock-2 模塊,支持多種頻率

通信與網絡

  • 為 GTH 收發器和參考時鍾提供 20 個 Samtec BullsEye 連接器襯墊
  • 2對帶有 SMA 連接器的差分 MRCC 輸入
  • USB-UART 橋

顯示

  • 電源狀態 LED
  • 通用 DIP 開關、LED、按鈕和測試 I/O

配置

  • Digilent USB JTAG 編程端口

存儲器

  • System ACE™ SD 控製器

控製 & I/O

  • I2C 總線

功耗

  • 板上數字電源的 PMBus 連接功能
附件

附件

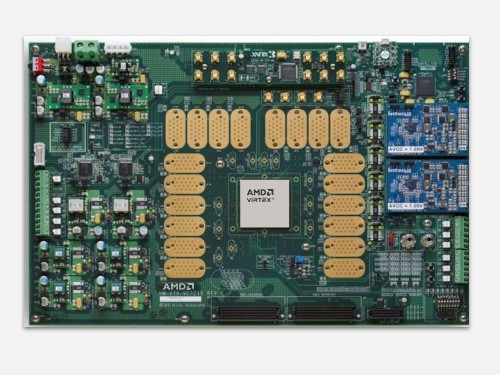

VC7215 評估板

包含 Virtex 7 XC7VX690T-3FFG1927E FPGA

整套 Vivado® Design Suite: Design Edition

Virtex 7 XC7VX690T FPGA 節點鎖定 & 器件鎖定,包含 1 年更新

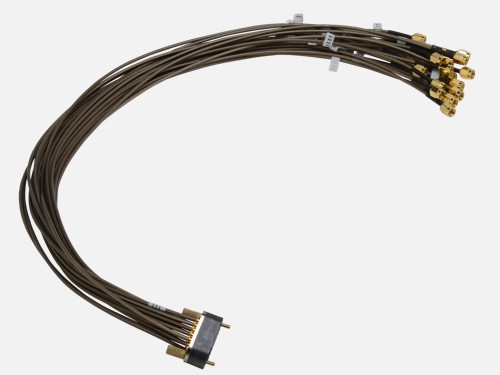

Samtec Bullseye 電纜,包含 10 個標準 SMA

AMD FPGA 特性描述套件的 BullsEye 電纜

Superclock-2 模塊

支持多種頻率

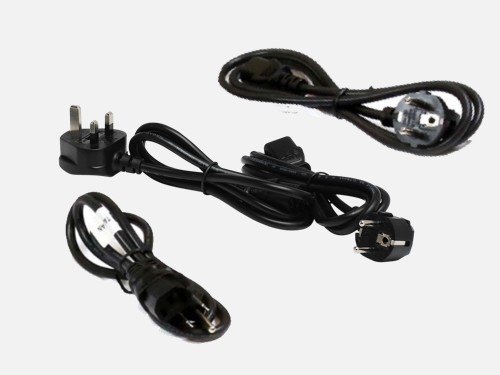

電纜和電源

提供所有必需的電壓和功率要求

資源

技術文檔

Filter Documentation

步驟 1:開發板修訂

步驟 2 :工具修訂

步驟 3: 顯示文檔

點擊更新搜索結果表
工具 & IP

設計工具

名稱 描述 許可證類型
Vivado Design Suite Design Edition AMD Vivado™ Design Suite 是一款以 IP 核及係統為中心的設計環境,這一全新構建的環境具有革新意義,能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。 Virtex 7 XC7VX690T FPGA 節點鎖定 & 器件鎖定,包含 1 年更新服務
