概述
现金网博e百 描述
售價 $159 的 Arty 評估套件可快速啟動嵌入式應用的設計，其中包括從基於 Linux 的計算密集型係統到輕量級微控製器等各種應用。 針對具有業界最佳性能功耗比的 AMD 低端现金网博e百 Artix™ 7 35T FPGA 精心設計。Arty 套件包含 AMD MicroBlaze™ 處理器，可針對幾乎任何處理器用例進行定製。
主要特性與優勢
- Artix 7 XC7A35T-L1CSG324I FPGA
- 片上模數轉換器 (XADC)。
- JTAG 與 Quad-SPI Flash 可編程
- 256 MB DDR3L 支持速率為 667 MHz 的 16 位總線
- 16 MB Quad-SPI Flash
- 10/100 Mb/s Ethernet
- USB-UART Bridge
- 開關、按鈕、RGB LED
- 4 個 Pmod 接口 (32 I/O)
- Arduino/ChipKit“盾”接插件 (49 I/O)
特色 AMD 器件
包含 Artix 7 XC7A35T-L1CSG324I FPGA
| 邏輯單元 | 33,280 |
|---|---|
| DSP slice | 90 |
| 存儲器 | 1,800 |
| GTP 6.6Gb/s 收發器 | 4 |
| I/O 引腳 | 250 |
现金网博e百 信息
開發板特性
包含 Artix 7 35T Arty FPGA 評估套件
內含物件

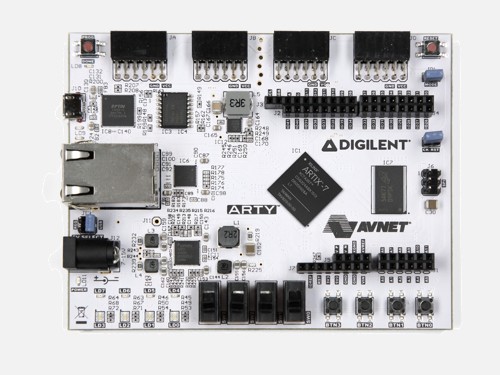

Arty 評估板
整套 Vivado® Design Suite: Design Edition
Artix 7 XC7A35T FPGA 節點鎖定 & 器件鎖定，包含 1 年更新及3d狮王轮盘游戏下载

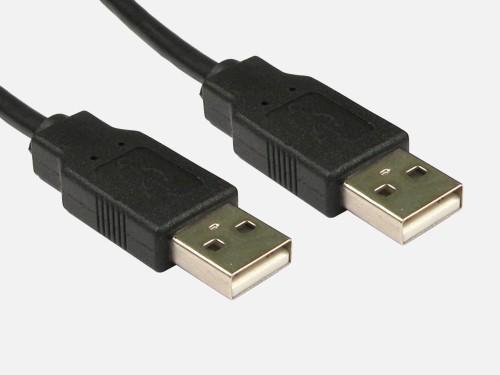

USB 電纜
資源
| 標題 | 電路板版本 | 工具版本 | 文件類型 | 日期 |
|---|---|---|---|---|
| 快速入門指南 | 1.0 | 2015.2 | 用戶指南 | 9/30/15 |
| ARTY 板用戶指南 | 1.0 | 用戶指南 | 9/30/15 | |
| 開箱即用： GPIO 演示設計 | 1.0 | 2015.2 | 實例設計 | 9/30/15 |
| QSPI SREC 引導加載程序設計 | 1.0 | 2015.2 | 實例設計 | 9/30/15 |
| EthernetLite LWIP 設計 | 1.0 | 2015.2 | 實例設計 | 9/30/15 |
| ARTY 原理圖 | 1.0 | 開發板文件 | 9/30/15 | |
| ARTY 框圖 | 1.0 | 開發板文件 | 9/30/15 |
設計工具
| 名稱 | 描述 | 許可證類型 |
|---|---|---|
| Vivado Design Suite: Design Edition | AMD Vivado™ Design Suite 是一款以 IP 核及係統為中心的設計環境，這一全新構建的環境具有革新意義，能夠顯著加速 FPGA 和 SoC 係列器件的設計效率。 | Artix 7 XC7A35T FPGA 節點鎖定 & 器件鎖定，包含 1 年更新及3d狮王轮盘游戏下载 |
